Бак гидравлический

← Узел рулевого механизма Балансир →

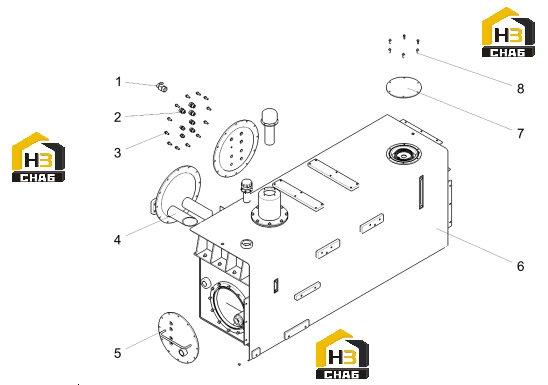

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:connector

Каталожный номер:803109678

Комплект:

Примечание:

№ на схеме:2

Наименование:connector

Каталожный номер:803104915

Комплект:

Примечание:

№ на схеме:3

Наименование:Bolt M10X25 (Dacro)

Каталожный номер:805004763

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:4

Наименование:Oil suction port cover

Каталожный номер:125813547

Комплект:

Примечание:

№ на схеме:5

Наименование:Oil suction port cover

Каталожный номер:125813041

Комплект:

Примечание:

№ на схеме:6

Наименование:Hydraulic fuel tank body

Каталожный номер:125813087

Комплект:

Примечание:

№ на схеме:7

Наименование:Come on flange

Каталожный номер:127000975

Комплект:

Примечание:

№ на схеме:8

Наименование:Bolt M8X25 (Dacro)

Каталожный номер:805004717

Комплект:GB/T16674.1-2004

Примечание:
