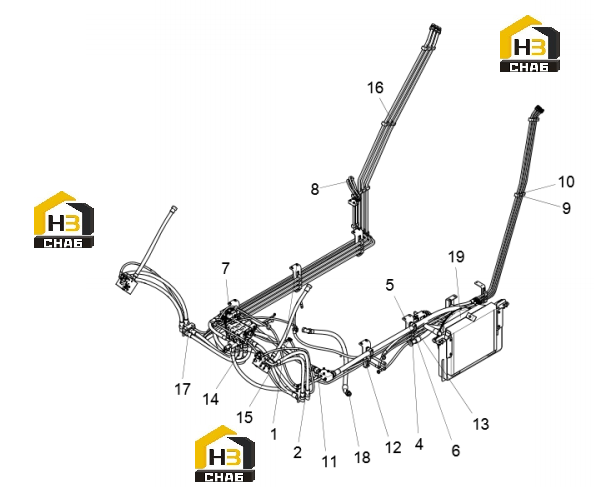

Трубопровод рабочий масляный (часть 1)

← Клапан телескопический балансировочный 125815543 Трубопровод рабочий масляный (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12X20

Каталожный номер:805047714

Комплект:10

Примечание:GB/116674

№ на схеме:2

Наименование:joint

Каталожный номер:803413488

Комплект:4

Примечание:WSV30SOMDCF

№ на схеме:3

Наименование:Next door joint bracket

Каталожный номер:125815564

Комплект:1

Примечание:XCS1009K

№ на схеме:4

Наименование:pipe clamp

Каталожный номер:803108028

Комплект:2

Примечание:XZDNA1-322

№ на схеме:5

Наименование:pipe clamp

Каталожный номер:803108116

Комплект:4

Примечание:XZDNA4-325

№ на схеме:6

Наименование:pipe clamp

Каталожный номер:803108191

Комплект:2

Примечание:XZDNA10-430

№ на схеме:7

Наименование:Spreader oil supply valve assembly

Каталожный номер:125815570

Комплект:1

Примечание:XCS1009K

№ на схеме:8

Наименование:pipe clamp

Каталожный номер:803108050

Комплект:18

Примечание:XZDNA4-218

№ на схеме:9

Наименование:pipe clamp

Каталожный номер:803108161

Комплект:3

Примечание:XZDNA4-322

№ на схеме:10

Наименование:pipe clamp

Каталожный номер:803108119

Комплект:3

Примечание:XZDNA4-215

№ на схеме:11

Наименование:joint

Каталожный номер:803110626

Комплект:1

Примечание:EL30SOMDCF

№ на схеме:12

Наименование:pipe clamp

Каталожный номер:803108126

Комплект:4

Примечание:XZDNA1-218

№ на схеме:13

Наименование:pipe clamp

Каталожный номер:803404316

Комплект:2

Примечание:

№ на схеме:14

Наименование:joint

Каталожный номер:803110100

Комплект:1

Примечание:GE10LREDOMDCF

№ на схеме:15

Наименование:joint

Каталожный номер:803111015

Комплект:1

Примечание:EL10LOMDCF

№ на схеме:16

Наименование:Main valve installation assembly

Каталожный номер:125815556

Комплект:1

Примечание:XCS1009K

№ на схеме:17

Наименование:Left lift valve block

Каталожный номер:125811083

Комплект:1

Примечание:XCS45_1

№ на схеме:18

Наименование:Excessive oil return

Каталожный номер:125815559

Комплект:1

Примечание:XCS1009K

№ на схеме:19

Наименование:Right lift valve block

Каталожный номер:125811085

Комплект:1

Примечание:XCS45_1

№ на схеме:20

Наименование:Radiator control valve assembly

Каталожный номер:125815561

Комплект:1

Примечание:XCS1009K

№ на схеме:21

Наименование:Drain manifold

Каталожный номер:125811087

Комплект:1

Примечание:XCS45_1

№ на схеме:22

Наименование:Radiator installation assembly

Каталожный номер:125815558

Комплект:1

Примечание:XCS1009K

№ на схеме:23

Наименование:flange

Каталожный номер:803105360

Комплект:1

Примечание:GFS36/42LOMDCF

№ на схеме:24

Наименование:joint

Каталожный номер:803111204

Комплект:2

Примечание:EL42LOMDCF

№ на схеме:25

Наименование:joint

Каталожный номер:803161874

Комплект:1

Примечание:EGE42LREDCF
