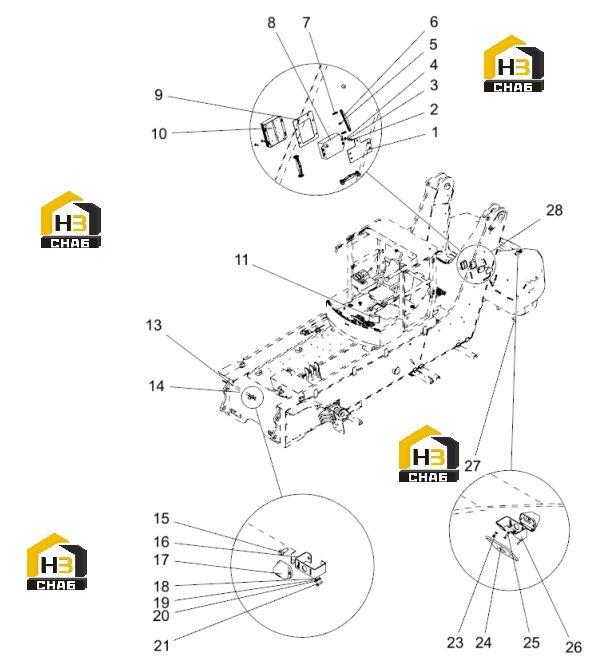

Система контроля заднего хода 125811137

← Часть управления 125813356 Электрика рамы 125814568 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radar Mounting Plate

Каталожный номер:125811436

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:805338259

Комплект:1

Примечание:GB/193-1987

№ на схеме:3

Наименование:Washer 8

Каталожный номер:805338276

Комплект:1

Примечание:GB/197.1-2002

№ на схеме:4

Наименование:Bolt M8x20

Каталожный номер:805046507

Комплект:1

Примечание:GB/15783-2000

№ на схеме:5

Наименование:Bolt M6x20

Каталожный номер:805004518

Комплект:12

Примечание:GB/116674.1-2004

№ на схеме:6

Наименование:wire support

Каталожный номер:803688302

Комплект:10

Примечание:

№ на схеме:7

Наименование:Cable ties 4.8x200

Каталожный номер:801900028

Комплект:18

Примечание:

№ на схеме:8

Наименование:Radar Control Module

Каталожный номер:803599388

Комплект:1

Примечание:

№ на схеме:9

Наименование:360 host mounting bracket

Каталожный номер:125814484

Комплект:1

Примечание:

№ на схеме:10

Наименование:360 Panoramic Control Module

Каталожный номер:803599391

Комплект:1

Примечание:

№ на схеме:11

Наименование:360 display

Каталожный номер:803599366

Комплект:1

Примечание:

№ на схеме:12

Наименование:buzzer

Каталожный номер:803599872

Комплект:1

Примечание:

№ на схеме:13

Наименование:sleeve

Каталожный номер:125814485

Комплект:2

Примечание:

№ на схеме:14

Наименование:Line pressure plate

Каталожный номер:125814308

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x25

Каталожный номер:805049630

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:16

Наименование:Panoramic camera mounting bracket (front view)

Каталожный номер:125814661

Комплект:1

Примечание:

№ на схеме:17

Наименование:360 camera

Каталожный номер:803599365

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut M4

Каталожный номер:805238481

Комплект:8

Примечание:GB/16170-2000

№ на схеме:19

Наименование:Washer 4

Каталожный номер:805338379

Комплект:10

Примечание:GB/193-1987

№ на схеме:20

Наименование:Washer 4

Каталожный номер:805338382

Комплект:12

Примечание:GB/197.1-2002

№ на схеме:21

Наименование:Screw M4x20

Каталожный номер:805140012

Комплект:4

Примечание:GB/1818-2000

№ на схеме:22

Наименование:Bellows

Каталожный номер:822100267

Комплект:5

Примечание:

№ на схеме:23

Наименование:Screw M4x8

Каталожный номер:805104436

Комплект:2

Примечание:GB/1818-2000

№ на схеме:24

Наименование:cover

Каталожный номер:125814486

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M4x16

Каталожный номер:805046924

Комплект:2

Примечание:GB/15783-2000

№ на схеме:26

Наименование:Panoramic camera mounting bracket (rear view)

Каталожный номер:125814662

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M4x40

Каталожный номер:805142141

Комплект:4

Примечание:GB/1818-2000

№ на схеме:28

Наименование:radar sensor

Каталожный номер:803599389

Комплект:4

Примечание:
