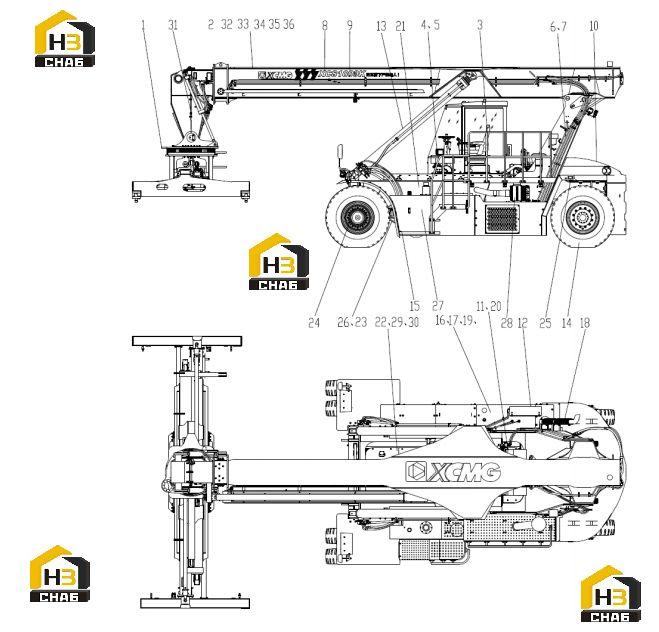

Ричстакер в сборе 125815384

← Система центральная смазки 125815089 Стрела 125815231 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spreader

Каталожный номер:125815659

Комплект:1

Примечание:

№ на схеме:2

Наименование:Boom

Каталожный номер:125815231

Комплект:1

Примечание:

№ на схеме:3

Наименование:Driver's room

Каталожный номер:125815076

Комплект:1

Примечание:

№ на схеме:4

Наименование:Principle of electrical system

Каталожный номер:125814576

Комплект:1

Примечание:

№ на схеме:5

Наименование:Electrical system installation

Каталожный номер:125814566

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic principle

Каталожный номер:125815654

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hydraulic system piping

Каталожный номер:125815652

Комплект:1

Примечание:

№ на схеме:8

Наименование:Machine coating assembly

Каталожный номер:125815663

Комплект:1

Примечание:

№ на схеме:9

Наименование:Telescopic cylinder

Каталожный номер:125814713

Комплект:1

Примечание:

№ на схеме:10

Наименование:Counterweight

Каталожный номер:125815108

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cab slip cylinder

Каталожный номер:125814716

Комплект:1

Примечание:

№ на схеме:12

Наименование:Air conditioner

Каталожный номер:125815110

Комплект:1

Примечание:

№ на схеме:13

Наименование:Luffing cylinder

Каталожный номер:125814714

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tire

Каталожный номер:125815005

Комплект:1

Примечание:

№ на схеме:15

Наименование:Platform installation

Каталожный номер:125815481

Комплект:1

Примечание:

№ на схеме:16

Наименование:Engine installation

Каталожный номер:125815132

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuel tank installation

Каталожный номер:125815084

Комплект:1

Примечание:

№ на схеме:18

Наименование:Silencer

Каталожный номер:125815315

Комплект:1

Примечание:

№ на схеме:19

Наименование:Radiator installation

Каталожный номер:125815403

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gearbox installation

Каталожный номер:125815409

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil pump device

Каталожный номер:125815140

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drive shaft installation

Каталожный номер:125814917

Комплект:1

Примечание:

№ на схеме:23

Наименование:Brake system piping

Каталожный номер:125815554

Комплект:1

Примечание:

№ на схеме:24

Наименование:Axle assembly

Каталожный номер:125815656

Комплект:1

Примечание:

№ на схеме:25

Наименование:Frame assembly

Каталожный номер:125815642

Комплект:1

Примечание:

№ на схеме:26

Наименование:Steering system piping

Каталожный номер:125815538

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hydraulic tank

Каталожный номер:125815528

Комплект:1

Примечание:

№ на схеме:28

Наименование:Air filter installation

Каталожный номер:125815137

Комплект:1

Примечание:

№ на схеме:29

Наименование:Coolant heating system

Каталожный номер:125815113

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fire extinguishing system

Каталожный номер:125815166

Комплект:1

Примечание:

№ на схеме:31

Наименование:Centralized lubrication system assembly

Каталожный номер:125815089

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sign assembly

Каталожный номер:125815664

Комплект:1

Примечание:

№ на схеме:33

Наименование:Ralated tools of xcs45-1

Каталожный номер:125812468

Комплект:1

Примечание:

№ на схеме:34

Наименование:Xcs1009k delivery accessories

Каталожный номер:125815660

Комплект:1

Примечание:

№ на схеме:35

Наименование:Auxiliary parts for xcs1009k assembly

Каталожный номер:125815661

Комплект:1

Примечание:

№ на схеме:36

Наименование:Ralated spare part of xcs1009k

Каталожный номер:125815662

Комплект:1

Примечание:
