Крепление пластины стрелы

Крепление пластины стрелы

← Комплектующие стрелы Цилиндры крепления стрелы (часть 1) →

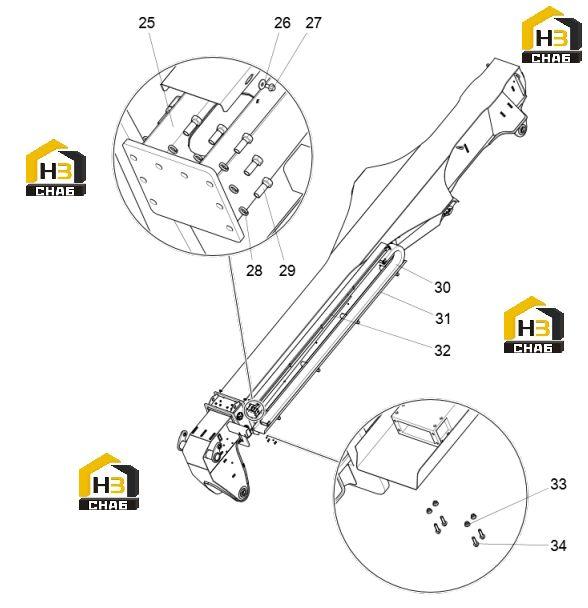

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:25
Наименование:Drag chain rack
Каталожный номер:125815290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer 6
Каталожный номер:805338264
Комплект:10
Примечание:GB/196.1-2002
0 ₽
шт
№ на схеме:27
Наименование:Bolt M6X12
Каталожный номер:805004834
Комплект:110
Примечание:GB/116674.1-2004
0 ₽
шт
№ на схеме:28
Наименование:Washer 12
Каталожный номер:805338261
Комплект:8
Примечание:GB/193-1987
0 ₽
шт
№ на схеме:29
Наименование:Bolt M12X30
Каталожный номер:805006412
Комплект:8
Примечание:GB/15783-2000
0 ₽
шт
№ на схеме:30
Наименование:Energy chain E4.56.13.200.0.NC
Каталожный номер:125815299
Комплект:1
Примечание:E4.56.13.200.0.NC
0 ₽
шт
№ на схеме:31
Наименование:Baffle
Каталожный номер:125815277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Guard plate
Каталожный номер:125815289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Nut M8
Каталожный номер:805238387
Комплект:4
Примечание:GB/16187.1-2000
0 ₽
шт
№ на схеме:34
Наименование:Bolt M8X30
Каталожный номер:805004760
Комплект:4
Примечание:GB/116674.1-2004
