Фильтр в сборе 125815552

← Группа регулирующих клапанов охлаждения 125815547 Клапан предохранительный 125815553 →

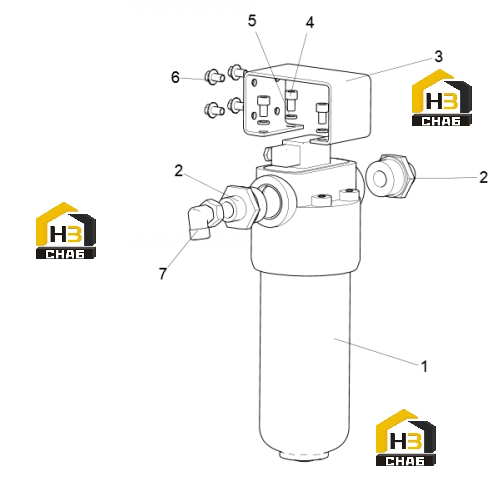

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:High pressure filter

Каталожный номер:803484338

Комплект:1

Примечание:

№ на схеме:2

Наименование:joint

Каталожный номер:803161511

Комплект:2

Примечание:GE18LM48×2EDOMDA3C

№ на схеме:3

Наименование:mounting plate

Каталожный номер:125812680

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M10X16

Каталожный номер:805139924

Комплект:4

Примечание:GB/170.1-2008

№ на схеме:5

Наименование:Washer 10

Каталожный номер:805300014

Комплект:4

Примечание:GB/193-1987

№ на схеме:6

Наименование:Bolt M10X15

Каталожный номер:805047688

Комплект:4

Примечание:GB/116674.1-2004

№ на схеме:7

Наименование:joint

Каталожный номер:803109664

Комплект:1

Примечание:EW18L0MDCF
