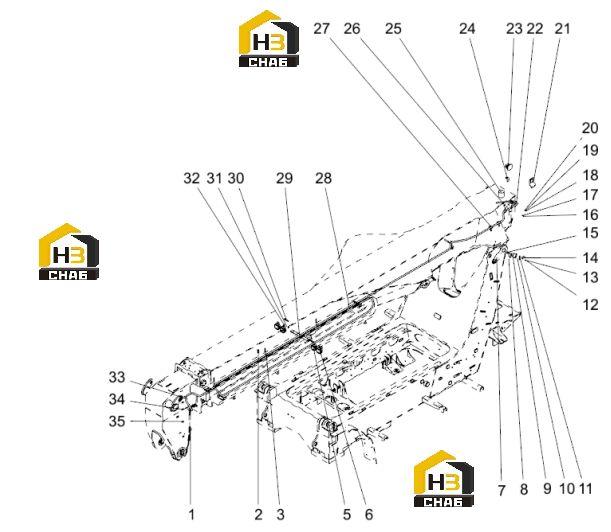

Электрика стрелы 125814569

← Электрика рамы 125814568 Система управления рамы 125814575 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pipe clamp

Каталожный номер:803107979

Комплект:1

Примечание:

№ на схеме:2

Наименование:two-way cable tie

Каталожный номер:803684274

Комплект:50

Примечание:

№ на схеме:3

Наименование:pipe clamp

Каталожный номер:803108116

Комплект:4

Примечание:

№ на схеме:4

Наименование:Collar

Каталожный номер:819900135

Комплект:1

Примечание:

№ на схеме:5

Наименование:With rubber strip clamp

Каталожный номер:801905272

Комплект:1

Примечание:

№ на схеме:6

Наименование:working lamp

Каталожный номер:803598981

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M8×12

Каталожный номер:805047997

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:8

Наименование:Screw M4X12

Каталожный номер:805140010

Комплект:4

Примечание:GB/T818-2000

№ на схеме:9

Наименование:Encoder fixing bracket

Каталожный номер:125815030

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M4X5

Каталожный номер:805141233

Комплект:1

Примечание:GB/T78-2007

№ на схеме:11

Наименование:link

Каталожный номер:680600099

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut M6

Каталожный номер:805135720

Комплект:1

Примечание:GB/T6177.1-2000

№ на схеме:13

Наименование:gear lever

Каталожный номер:680600091

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bending

Каталожный номер:125814891

Комплект:1

Примечание:

№ на схеме:15

Наименование:Absolute Multiturn Encoder

Каталожный номер:803598367

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 10

Каталожный номер:805338260

Комплект:2

Примечание:GB/T93-1987

№ на схеме:17

Наименование:Bolt M10X20

Каталожный номер:805046525

Комплект:2

Примечание:GB/T5783-2000

№ на схеме:18

Наименование:Washer 4

Каталожный номер:805338382

Комплект:12

Примечание:GB/T97.1-2002

№ на схеме:19

Наименование:Washer 4

Каталожный номер:805338379

Комплект:12

Примечание:GB/T93-1987

№ на схеме:20

Наименование:Screw M4X20

Каталожный номер:805140012

Комплект:4

Примечание:GB/T818-2000

№ на схеме:21

Наименование:length sensor mounting plate

Каталожный номер:125814893

Комплект:1

Примечание:

№ на схеме:22

Наименование:pipe clamp

Каталожный номер:803108251

Комплект:1

Примечание:

№ на схеме:23

Наименование:length sensor

Каталожный номер:803754031

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bending

Каталожный номер:125814894

Комплект:1

Примечание:

№ на схеме:25

Наименование:LED Warning Light (Magnetic)

Каталожный номер:803597120

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shackle T-DW0.63

Каталожный номер:803700108

Комплект:1

Примечание:JB/18112-1999

№ на схеме:27

Наименование:pipe clamp

Каталожный номер:803108117

Комплект:3

Примечание:

№ на схеме:28

Наименование:Boom harness

Каталожный номер:125814574

Комплект:1

Примечание:

№ на схеме:29

Наименование:Line pressure plate

Каталожный номер:125814892

Комплект:1

Примечание:

№ на схеме:30

Наименование:wire support

Каталожный номер:803688302

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M6X20

Каталожный номер:805004518

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:32

Наименование:Cable ties 4.8X200

Каталожный номер:801900028

Комплект:4

Примечание:

№ на схеме:33

Наименование:Screw M4X16

Каталожный номер:805140011

Комплект:4

Примечание:GB/T818-2000

№ на схеме:34

Наименование:Bolt M8X12

Каталожный номер:805047870

Комплект:14

Примечание:GB/T16674.1-2004

№ на схеме:35

Наименование:With rubber strip clamp ф15

Каталожный номер:801968716

Комплект:7

Примечание:
