Аккумулятор тормозов 125815549

Аккумулятор тормозов 125815549

← Клапан предохранительный 125815553 Блок промывочного клапана →

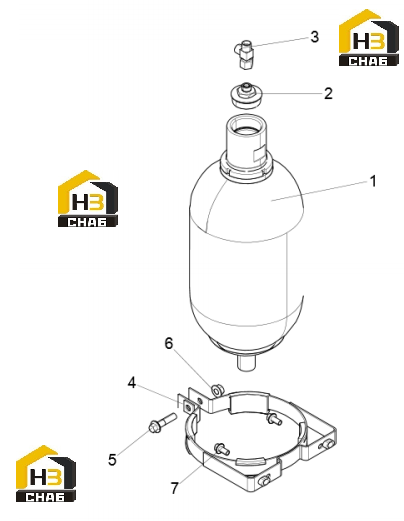

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Accumulator
Каталожный номер:803073137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:linker body
Каталожный номер:803105959
Комплект:1
Примечание:JHGE12LM60X2EDOMDA3C
0 ₽
шт
№ на схеме:3
Наименование:joint
Каталожный номер:803110628
Комплект:1
Примечание:EL12LOMDCF
0 ₽
шт
№ на схеме:4
Наименование:accumulator clamp
Каталожный номер:803077294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12X50
Каталожный номер:805048020
Комплект:1
Примечание:GB/116674.1-2004
0 ₽
шт
№ на схеме:6
Наименование:Nut M12
Каталожный номер:805204006
Комплект:1
Примечание:GB/16177.1-2000
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10X20
Каталожный номер:805004770
Комплект:2
Примечание:GB/116674.1-2004
