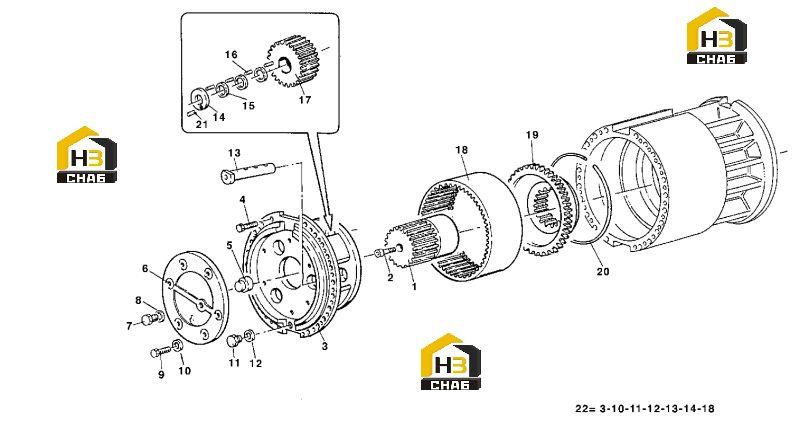

Ступица задней оси 30.в010.019

← Ось задняя в сборе 30.а020.003 Часть ступицы колеса 30.в010.117 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:sun gear

Каталожный номер:1O.AA1.296058

Комплект:1

Примечание:

№ на схеме:02

Наименование:screw

Каталожный номер:1O.V27.286023

Комплект:2

Примечание:

№ на схеме:03

Наименование:gear

Каталожный номер:1O.GA8.296049

Комплект:1

Примечание:

№ на схеме:04

Наименование:screw

Каталожный номер:1O.VD5.126462

Комплект:30

Примечание:

№ на схеме:05

Наименование:pad

Каталожный номер:1O.NN1.296052

Комплект:1

Примечание:

№ на схеме:06

Наименование:cover

Каталожный номер:1O.GA6.296009

Комплект:1

Примечание:

№ на схеме:07

Наименование:cap

Каталожный номер:1O.T01.125034

Комплект:1

Примечание:

№ на схеме:08

Наименование:washer

Каталожный номер:1O.R01.200016

Комплект:1

Примечание:

№ на схеме:09

Наименование:screw

Каталожный номер:1O.V20.187029

Комплект:6

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:1O.R02.185013

Комплект:6

Примечание:

№ на схеме:11

Наименование:cap

Каталожный номер:1O.T01.125034

Комплект:1

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:1O.R01.200016

Комплект:1

Примечание:

№ на схеме:13

Наименование:pin

Каталожный номер:1O.AA4.126018

Комплект:3

Примечание:

№ на схеме:14

Наименование:adjustment shim

Каталожный номер:1O.AA7.296044

Комплект:6

Примечание:

№ на схеме:15

Наименование:spacer

Каталожный номер:1O.AA7.126127

Комплект:15

Примечание:

№ на схеме:16

Наименование:needle roller

Каталожный номер:1O.C20.229052

Комплект:285

Примечание:

№ на схеме:17

Наименование:planet gear

Каталожный номер:1O.AA0.296042

Комплект:3

Примечание:

№ на схеме:18

Наименование:crown

Каталожный номер:1O.AA2.296001

Комплект:1

Примечание:

№ на схеме:19

Наименование:ring gear carrier

Каталожный номер:1O.AB8.296003

Комплект:1

Примечание:

№ на схеме:20

Наименование:mutter

Каталожный номер:1O.AC0.296019

Комплект:1

Примечание:

№ на схеме:21

Наименование:pin

Каталожный номер:1O.S05.296059

Комплект:6

Примечание:

№ на схеме:22

Наименование:planet carrier

Каталожный номер:1O.SSE.296220

Комплект:1

Примечание:
