Ступица 25.в010.052

← Кулак поворотный 25.а020.020 Суппорт тормозной 25.с010.008 →

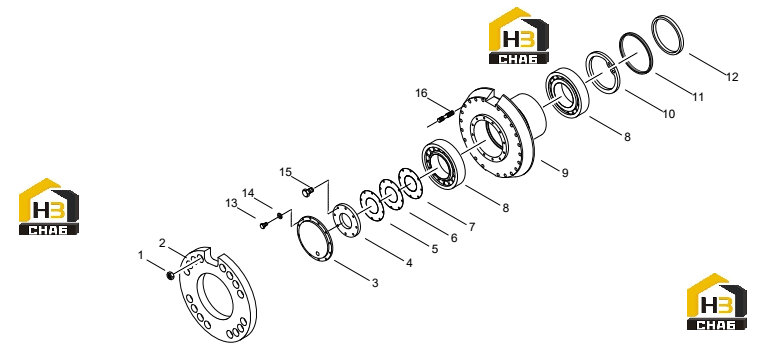

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:nut

Каталожный номер:1O.D14.228027

Комплект:28

Примечание:

№ на схеме:02

Наименование:lock ring

Каталожный номер:1O.AB7.233222

Комплект:1

Примечание:

№ на схеме:03

Наименование:cover

Каталожный номер:1O.GA6.125417

Комплект:1

Примечание:

№ на схеме:04

Наименование:flange

Каталожный номер:1O.AB3.233253

Комплект:1

Примечание:

№ на схеме:05

Наименование:shim

Каталожный номер:1O.AA7.126254

Комплект:1

Примечание:

№ на схеме:06

Наименование:shim

Каталожный номер:1O.AA7.126255

Комплект:1

Примечание:

№ на схеме:07

Наименование:shim

Каталожный номер:1O.AA7.126256

Комплект:1

Примечание:

№ на схеме:08

Наименование:bearing

Каталожный номер:1O.C10.228023

Комплект:2

Примечание:

№ на схеме:09

Наименование:hub

Каталожный номер:1O.AD0.233218

Комплект:1

Примечание:

№ на схеме:10

Наименование:lockwasher

Каталожный номер:1O.S02.233018

Комплект:1

Примечание:

№ на схеме:11

Наименование:gasket

Каталожный номер:1O.P10.233252

Комплект:1

Примечание:

№ на схеме:12

Наименование:spacer

Каталожный номер:1O.AC3.233415

Комплект:1

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:1O.V20.187029

Комплект:6

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:1O.R02.185013

Комплект:6

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:1O.VD5.125045

Комплект:8

Примечание:

№ на схеме:16

Наименование:stud

Каталожный номер:1O.VD5.196033

Комплект:28

Примечание:
