Соединение турбины 75.с030.004

Соединение турбины 75.с030.004

← Картер кпп 75.с030.003 Турбина 75.с030.005 →

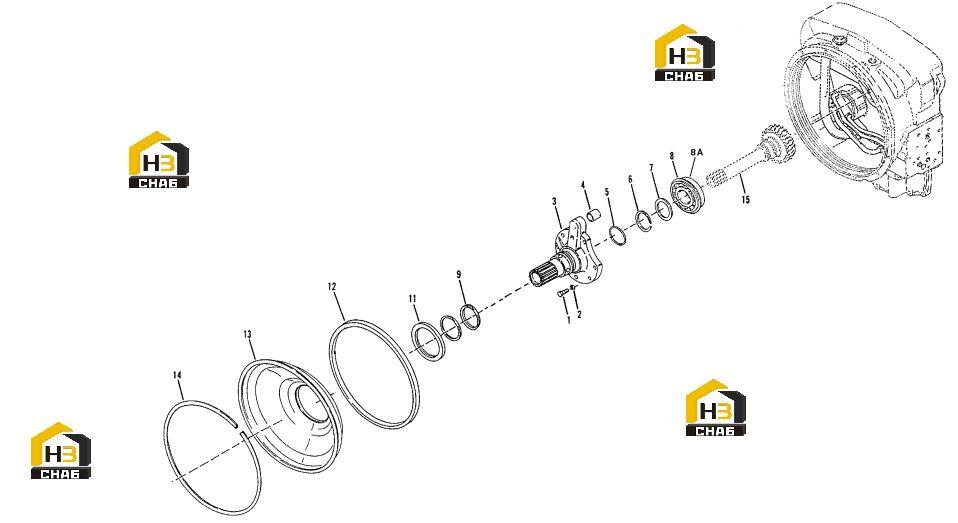

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:screw
Каталожный номер:2C.1C628
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:washer
Каталожный номер:2C.4E8
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:support
Каталожный номер:2C.243709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:pipe
Каталожный номер:2C.243644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:gasket
Каталожный номер:2C.248178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:lockwasher
Каталожный номер:2C.247463
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:washer
Каталожный номер:2C.236081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08a
Наименование:bearing
Каталожный номер:2C.249859
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:bearing
Каталожный номер:2C.241997
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:piston ring
Каталожный номер:2C.250090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:seal ring
Каталожный номер:2C.235593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:gasket
Каталожный номер:2C.229804
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:deflector
Каталожный номер:2C.229813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:seal ring
Каталожный номер:2C.229805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:shaft
Каталожный номер:2C.249313
Комплект:1
Примечание:
