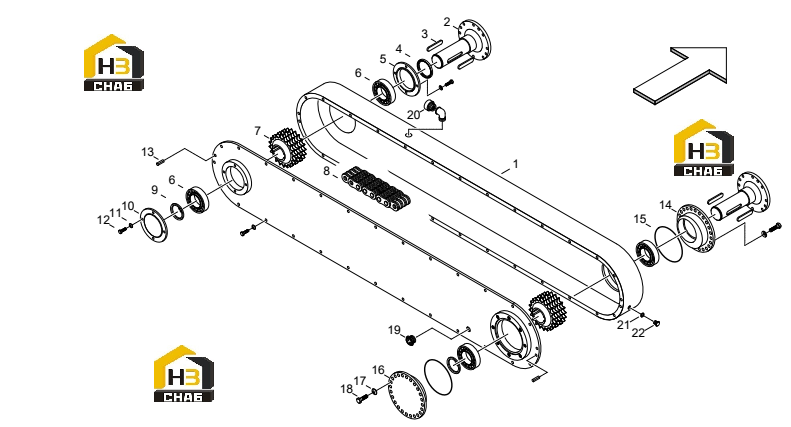

Привод цепи 80.а020.014

← Вал карданный 80.а010.085 Датчик оборотов двигателя 80.а030.001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:housing

Каталожный номер:Q2303T

Комплект:1

Примечание:

№ на схеме:02

Наименование:pin

Каталожный номер:Q2300T

Комплект:2

Примечание:

№ на схеме:03

Наименование:key

Каталожный номер:2900.185.0009

Комплект:4

Примечание:

№ на схеме:04

Наименование:gasket

Каталожный номер:29385062

Комплект:2

Примечание:

№ на схеме:05

Наименование:flange

Каталожный номер:Q2308T

Комплект:1

Примечание:

№ на схеме:06

Наименование:bearing

Каталожный номер:220495870

Комплект:4

Примечание:

№ на схеме:07

Наименование:pinion

Каталожный номер:Q2301T

Комплект:2

Примечание:

№ на схеме:08

Наименование:chain

Каталожный номер:2900.240.0005

Комплект:1

Примечание:

№ на схеме:09

Наименование:lockwasher

Каталожный номер:2333.672505

Комплект:2

Примечание:

№ на схеме:10

Наименование:cover

Каталожный номер:Q2307T

Комплект:1

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:2900.111.0003

Комплект:38

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:2900.005.0085

Комплект:38

Примечание:

№ на схеме:13

Наименование:taper pin

Каталожный номер:2900.012

Комплект:2

Примечание:

№ на схеме:14

Наименование:cam

Каталожный номер:Q2310T

Комплект:1

Примечание:

№ на схеме:15

Наименование:o-ring

Каталожный номер:2OR8700

Комплект:2

Примечание:

№ на схеме:16

Наименование:cam

Каталожный номер:Q2309T

Комплект:1

Примечание:

№ на схеме:17

Наименование:flat washer

Каталожный номер:2900.111.0018

Комплект:16

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:2900.005.0108

Комплект:16

Примечание:

№ на схеме:19

Наименование:oil level gauge

Каталожный номер:29855541

Комплект:1

Примечание:

№ на схеме:20

Наименование:relief plug

Каталожный номер:29845136

Комплект:1

Примечание:

№ на схеме:21

Наименование:seal washer

Каталожный номер:2333.068.0009

Комплект:1

Примечание:

№ на схеме:22

Наименование:cap

Каталожный номер:2333.051.0005

Комплект:1

Примечание:
