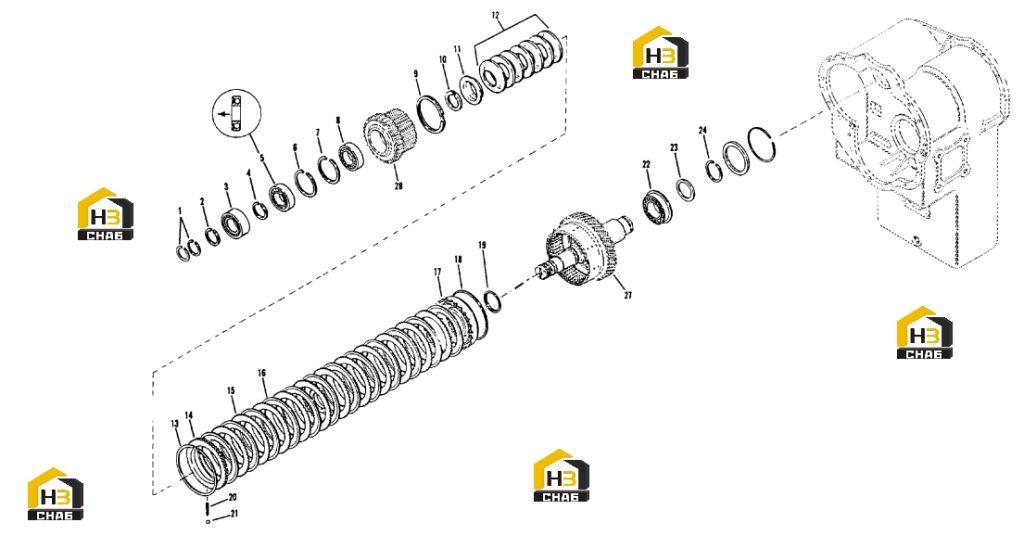

Муфта сцепления переднего хода 75.с030.008

← Привод насоса 75.с030.007 Муфта 1-ступенчатая сцепления 75.с030.009 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:lockwasher

Каталожный номер:2C.249779

Комплект:2

Примечание:

№ на схеме:02

Наименование:lockwasher

Каталожный номер:2C.246238

Комплект:1

Примечание:

№ на схеме:03

Наименование:bearing

Каталожный номер:2C.244345

Комплект:1

Примечание:

№ на схеме:04

Наименование:lockwasher

Каталожный номер:2C.246238

Комплект:1

Примечание:

№ на схеме:05

Наименование:bearing

Каталожный номер:2C.233488

Комплект:1

Примечание:

№ на схеме:06

Наименование:lockwasher

Каталожный номер:2C.223881

Комплект:1

Примечание:

№ на схеме:07

Наименование:lockwasher

Каталожный номер:2C.223881

Комплект:1

Примечание:

№ на схеме:08

Наименование:bearing

Каталожный номер:2C.237972

Комплект:1

Примечание:

№ на схеме:09

Наименование:lockwasher

Каталожный номер:2C.243997

Комплект:1

Примечание:

№ на схеме:10

Наименование:lockwasher

Каталожный номер:2C.234350

Комплект:1

Примечание:

№ на схеме:11

Наименование:seal ring

Каталожный номер:2C.239230

Комплект:1

Примечание:

№ на схеме:12

Наименование:spring

Каталожный номер:2C.247655

Комплект:1

Примечание:

№ на схеме:13

Наименование:lockwasher

Каталожный номер:2C.243636

Комплект:1

Примечание:

№ на схеме:14

Наименование:clutch disc

Каталожный номер:2C.244981

Комплект:1

Примечание:

№ на схеме:15

Наименование:clutch disc

Каталожный номер:2C.247273

Комплект:11

Примечание:

№ на схеме:16

Наименование:clutch disc

Каталожный номер:2C.244979

Комплект:12

Примечание:

№ на схеме:17

Наименование:piston

Каталожный номер:2C.245908

Комплект:1

Примечание:

№ на схеме:18

Наименование:seal ring

Каталожный номер:2C.224281

Комплект:1

Примечание:

№ на схеме:19

Наименование:gasket

Каталожный номер:2C.230857

Комплект:1

Примечание:

№ на схеме:20

Наименование:spring

Каталожный номер:2C.230731

Комплект:1

Примечание:

№ на схеме:21

Наименование:ball

Каталожный номер:2C.10J6

Комплект:1

Примечание:

№ на схеме:22

Наименование:bearing

Каталожный номер:2C.230968

Комплект:1

Примечание:

№ на схеме:23

Наименование:lockwasher

Каталожный номер:2C.249843

Комплект:1

Примечание:

№ на схеме:24

Наименование:lockwasher

Каталожный номер:2C.249936

Комплект:1

Примечание:

№ на схеме:27

Наименование:clutch shaft

Каталожный номер:2C.249848

Комплект:1

Примечание:

№ на схеме:28

Наименование:gear

Каталожный номер:2C.248281

Комплект:1

Примечание:
