Муфта 4-ступенчатая сцепления 75.с030.012

← Муфта 3-ступенчатая сцепления 75.с030.011 Вал выпускной 75.с030.013 →

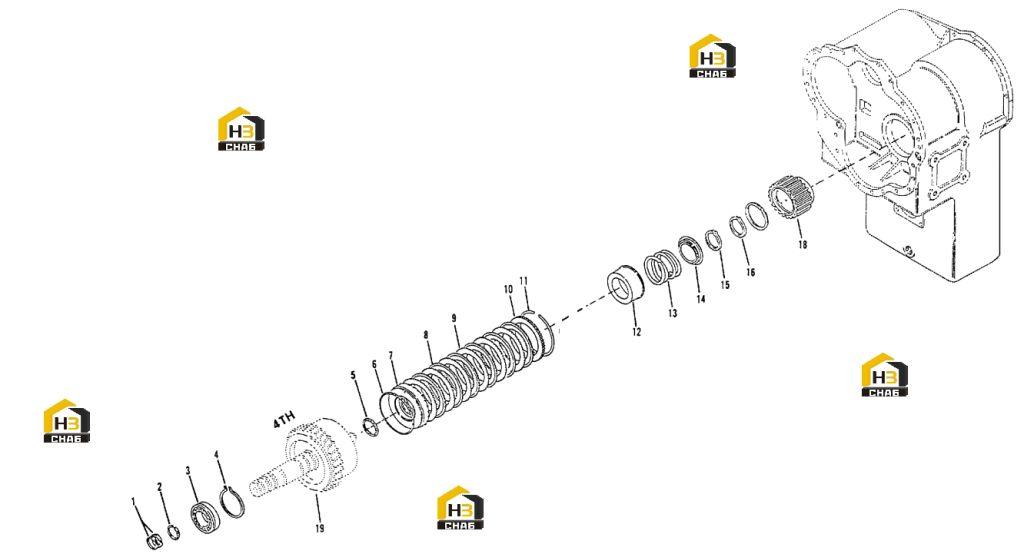

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:lockwasher

Каталожный номер:2C.249779

Комплект:2

Примечание:

№ на схеме:02

Наименование:retaining ring

Каталожный номер:2C.239003

Комплект:1

Примечание:

№ на схеме:03

Наименование:bearing

Каталожный номер:2C.249199

Комплект:1

Примечание:

№ на схеме:04

Наименование:lockwasher

Каталожный номер:2C.234229

Комплект:1

Примечание:

№ на схеме:05

Наименование:gasket

Каталожный номер:2C.230857

Комплект:1

Примечание:

№ на схеме:06

Наименование:seal ring

Каталожный номер:2C.245915

Комплект:1

Примечание:

№ на схеме:07

Наименование:piston

Каталожный номер:2C.245927

Комплект:1

Примечание:

№ на схеме:08

Наименование:clutch disc

Каталожный номер:2C.244979

Комплект:6

Примечание:

№ на схеме:09

Наименование:clutch disc

Каталожный номер:2C.247273

Комплект:6

Примечание:

№ на схеме:10

Наименование:lockwasher

Каталожный номер:2C.247276

Комплект:1

Примечание:

№ на схеме:11

Наименование:lockwasher

Каталожный номер:2C.243636

Комплект:1

Примечание:

№ на схеме:12

Наименование:piston

Каталожный номер:2C.232088

Комплект:1

Примечание:

№ на схеме:13

Наименование:spring

Каталожный номер:2C.250259

Комплект:1

Примечание:

№ на схеме:14

Наименование:spring retainer

Каталожный номер:2C.232089

Комплект:1

Примечание:

№ на схеме:15

Наименование:lockwasher

Каталожный номер:2C.234350

Комплект:1

Примечание:

№ на схеме:16

Наименование:lockwasher

Каталожный номер:2C.243979

Комплект:1

Примечание:

№ на схеме:18

Наименование:clutch spline

Каталожный номер:2C.249866

Комплект:1

Примечание:

№ на схеме:19

Наименование:clutch shaft

Каталожный номер:2C.249928

Комплект:1

Примечание:
