Бак топливный 70.f010.054

← Система подачи топлива 70.f010.033 Фланец соединительный 75.а030.001 →

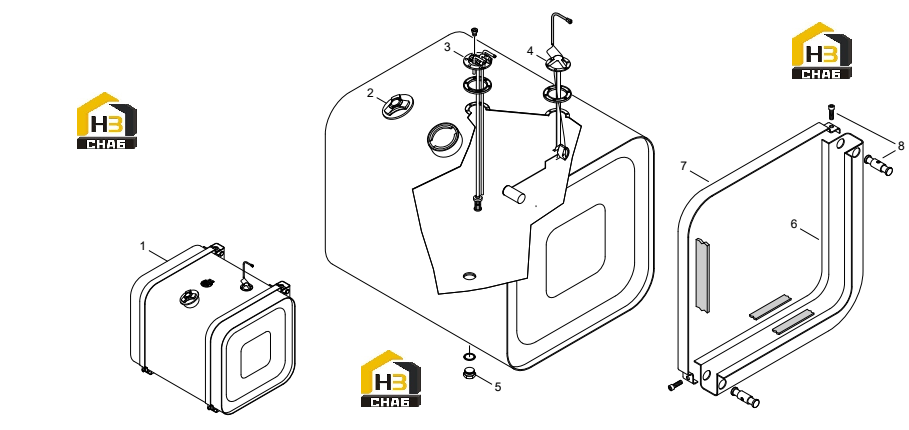

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:fuel tank

Каталожный номер:29860150

Комплект:1

Примечание:

№ на схеме:02

Наименование:cap

Каталожный номер:2654.040.0002

Комплект:1

Примечание:

№ на схеме:03

Наименование:pick-up tube

Каталожный номер:2654.060.0010

Комплект:1

Примечание:

№ на схеме:04

Наименование:fuel gauge

Каталожный номер:29L260

Комплект:1

Примечание:

№ на схеме:05

Наименование:cap

Каталожный номер:2654.011.0011

Комплект:1

Примечание:

№ на схеме:06

Наименование:brace

Каталожный номер:2654.011.0012

Комплект:2

Примечание:

№ на схеме:07

Наименование:band

Каталожный номер:2654.011.0013

Комплект:2

Примечание:

№ на схеме:08

Наименование:pin

Каталожный номер:2654.011.0014

Комплект:4

Примечание:
