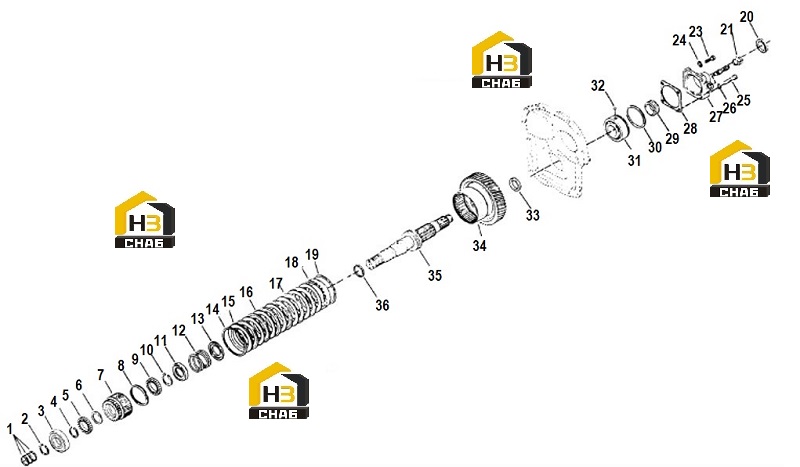

Вал выпускной 75.c020.055

← Муфта 3-ступенчатая сцепления в сборе и задний ход 75.c020.054 Насос с регулятором давления 75.c020.056 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:lockwasher

Каталожный номер:2C.250219

Комплект:3

Примечание:

№ на схеме:2

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:3

Наименование:bearing

Каталожный номер:2C.223386

Комплект:1

Примечание:

№ на схеме:4

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:5

Наименование:bearing

Каталожный номер:2C.231624

Комплект:1

Примечание:

№ на схеме:6

Наименование:spacer

Каталожный номер:2C.232405

Комплект:1

Примечание:

№ на схеме:7

Наименование:gear

Каталожный номер:2C.249574

Комплект:1

Примечание:

№ на схеме:8

Наименование:lockwasher

Каталожный номер:2C.243997

Комплект:1

Примечание:

№ на схеме:9

Наименование:bearing

Каталожный номер:2C.231624

Комплект:1

Примечание:

№ на схеме:10

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:11

Наименование:spring retainer

Каталожный номер:2C.232089

Комплект:1

Примечание:

№ на схеме:12

Наименование:spring

Каталожный номер:2C.230822

Комплект:1

Примечание:

№ на схеме:13

Наименование:piston

Каталожный номер:2C.232088

Комплект:1

Примечание:

№ на схеме:14

Наименование:lockwasher

Каталожный номер:2C.215190

Комплект:1

Примечание:

№ на схеме:15

Наименование:disc

Каталожный номер:2C.224774

Комплект:1

Примечание:

№ на схеме:16

Наименование:clutch disc

Каталожный номер:2C.233166

Комплект:6

Примечание:

№ на схеме:17

Наименование:clutch disc

Каталожный номер:2C.224772

Комплект:6

Примечание:

№ на схеме:18

Наименование:clutch

Каталожный номер:2C.249717

Комплект:1

Примечание:

№ на схеме:19

Наименование:seal ring

Каталожный номер:2C.224771

Комплект:1

Примечание:

№ на схеме:20

Наименование:seal ring

Каталожный номер:2C.231884

Комплект:1

Примечание:

№ на схеме:21

Наименование:cap

Каталожный номер:2C.24K8

Комплект:1

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:2C.1C924

Комплект:2

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:2C.5E9

Комплект:2

Примечание:

№ на схеме:25

Наименование:screw

Каталожный номер:2C.1C940

Комплект:2

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:2C.5E9

Комплект:2

Примечание:

№ на схеме:27

Наименование:cover

Каталожный номер:2C.243345

Комплект:1

Примечание:

№ на схеме:28

Наименование:gasket

Каталожный номер:2C.241573

Комплект:1

Примечание:

№ на схеме:29

Наименование:spacer

Каталожный номер:2C.239923

Комплект:1

Примечание:

№ на схеме:30

Наименование:lockwasher

Каталожный номер:2C.230952

Комплект:1

Примечание:

№ на схеме:31

Наименование:bearing

Каталожный номер:2C.239922

Комплект:1

Примечание:

№ на схеме:32

Наименование:ball

Каталожный номер:2C.10J15

Комплект:1

Примечание:

№ на схеме:33

Наименование:spacer

Каталожный номер:2C.241476

Комплект:1

Примечание:

№ на схеме:34

Наименование:gear

Каталожный номер:2C.241519

Комплект:1

Примечание:

№ на схеме:35

Наименование:shaft

Каталожный номер:2C.251416

Комплект:1

Примечание:

№ на схеме:36

Наименование:gasket

Каталожный номер:2C.230857

Комплект:1

Примечание:
