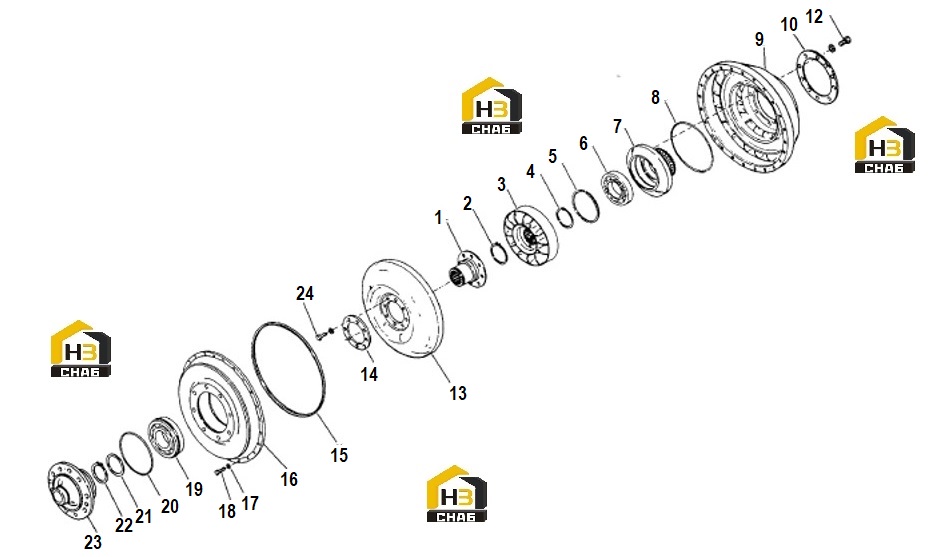

Турбина в сборе 75.c020.049

← Крышка кпп 75.c020.048 Фланец соединительный 75.c020.050 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:impeller pump

Каталожный номер:2C.242540

Комплект:1

Примечание:

№ на схеме:2

Наименование:lockwasher

Каталожный номер:2C.243262

Комплект:1

Примечание:

№ на схеме:3

Наименование:element

Каталожный номер:2C.239644

Комплект:1

Примечание:

№ на схеме:4

Наименование:spacer

Каталожный номер:2C.229566

Комплект:1

Примечание:

№ на схеме:5

Наименование:lockwasher

Каталожный номер:2C.238705

Комплект:1

Примечание:

№ на схеме:6

Наименование:bearing

Каталожный номер:2C.239743

Комплект:1

Примечание:

№ на схеме:7

Наименование:hub

Каталожный номер:2C.237232

Комплект:1

Примечание:

№ на схеме:8

Наименование:gasket

Каталожный номер:2C.60K40624

Комплект:1

Примечание:

№ на схеме:9

Наименование:impeller

Каталожный номер:2C.239643

Комплект:1

Примечание:

№ на схеме:10

Наименование:gasket

Каталожный номер:2C.237234

Комплект:1

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:2C.237233

Комплект:12

Примечание:

№ на схеме:13

Наименование:impeller pump

Каталожный номер:2C.219297

Комплект:1

Примечание:

№ на схеме:14

Наименование:gasket

Каталожный номер:2C.242045

Комплект:1

Примечание:

№ на схеме:15

Наименование:gasket

Каталожный номер:2C.232535

Комплект:1

Примечание:

№ на схеме:16

Наименование:cover

Каталожный номер:2C.245774

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:2C.4E6

Комплект:24

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:2C.1C618

Комплект:24

Примечание:

№ на схеме:19

Наименование:bearing

Каталожный номер:2C.240232

Комплект:1

Примечание:

№ на схеме:20

Наименование:gasket

Каталожный номер:2C.60K40512

Комплект:1

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:2C.232442

Комплект:1

Примечание:

№ на схеме:22

Наименование:lockwasher

Каталожный номер:2C.243251

Комплект:1

Примечание:

№ на схеме:23

Наименование:cover

Каталожный номер:2C.245776

Комплект:1

Примечание:
