Трубки соединительные кондиционера 50.e060.002

← Реле давления фильтра 50.e060.001 Рычаг наклона рулевой колонки 50.f010.057 →

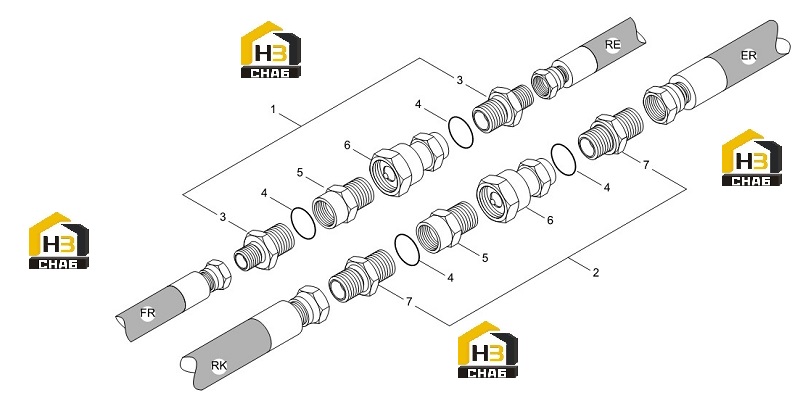

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:repair kit

Каталожный номер:2009.090.0135

Комплект:1

Примечание:

№ на схеме:2

Наименование:repair kit

Каталожный номер:2009.090.0137

Комплект:1

Примечание:

№ на схеме:3

Наименование:union

Каталожный номер:2009.090.0133

Комплект:2

Примечание:

№ на схеме:4

Наименование:gasket

Каталожный номер:2009.090.0132

Комплект:4

Примечание:

№ на схеме:5

Наименование:quick release coupling

Каталожный номер:2009.090.0131

Комплект:2

Примечание:

№ на схеме:6

Наименование:quick release coupling

Каталожный номер:2009.090.0134

Комплект:2

Примечание:

№ на схеме:7

Наименование:union

Каталожный номер:2009.090.0136

Комплект:2

Примечание:
