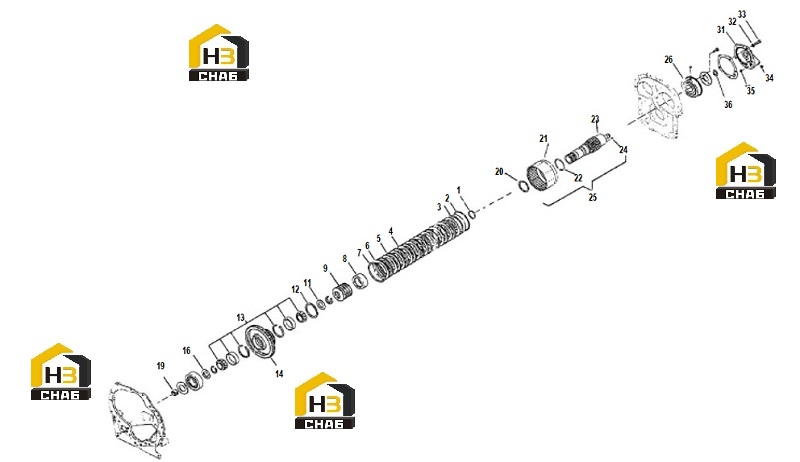

Муфта 1-ступенчатая сцепления в сборе 75.c020.052

← Привод насоса в сборе 75.c020.051 Муфта 2-ступенчатая сцепления в сборе и задний ход 75.c020.053 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:gasket

Каталожный номер:2C.230857

Комплект:1

Примечание:

№ на схеме:2

Наименование:seal ring

Каталожный номер:2C.224771

Комплект:1

Примечание:

№ на схеме:3

Наименование:clutch

Каталожный номер:2C.249717

Комплект:1

Примечание:

№ на схеме:4

Наименование:clutch disc

Каталожный номер:2C.224772

Комплект:9

Примечание:

№ на схеме:5

Наименование:clutch disc

Каталожный номер:2C.230911

Комплект:9

Примечание:

№ на схеме:6

Наименование:disc

Каталожный номер:2C.224774

Комплект:1

Примечание:

№ на схеме:7

Наименование:lockwasher

Каталожный номер:2C.215190

Комплект:1

Примечание:

№ на схеме:8

Наименование:seal ring

Каталожный номер:2C.241917

Комплект:1

Примечание:

№ на схеме:9

Наименование:return spring

Каталожный номер:2C.251430

Комплект:1

Примечание:

№ на схеме:11

Наименование:seal ring

Каталожный номер:2C.251432

Комплект:1

Примечание:

№ на схеме:12

Наименование:lockwasher

Каталожный номер:2C.243997

Комплект:1

Примечание:

№ на схеме:13

Наименование:gear

Каталожный номер:2C.251435

Комплект:1

Примечание:

№ на схеме:14

Наименование:gear

Каталожный номер:2C.249573

Комплект:1

Примечание:

№ на схеме:16

Наименование:seal ring

Каталожный номер:2C.251431

Комплект:1

Примечание:

№ на схеме:19

Наименование:bearing

Каталожный номер:2C.230886

Комплект:1

Примечание:

№ на схеме:20

Наименование:gasket

Каталожный номер:2C.224075

Комплект:1

Примечание:

№ на схеме:21

Наименование:hub

Каталожный номер:2C.251070

Комплект:1

Примечание:

№ на схеме:22

Наименование:gasket

Каталожный номер:2C.76K227

Комплект:1

Примечание:

№ на схеме:23

Наименование:shaft

Каталожный номер:2C.251426

Комплект:1

Примечание:

№ на схеме:24

Наименование:cap

Каталожный номер:2C.248917

Комплект:1

Примечание:

№ на схеме:25

Наименование:clutch shaft

Каталожный номер:2C.251440

Комплект:1

Примечание:

№ на схеме:26

Наименование:bearing

Каталожный номер:2C.243259

Комплект:1

Примечание:

№ на схеме:31

Наименование:cover

Каталожный номер:2C.251434

Комплект:1

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:2C.4E6

Комплект:5

Примечание:

№ на схеме:33

Наименование:screw

Каталожный номер:2C.1C618

Комплект:5

Примечание:

№ на схеме:34

Наименование:cap

Каталожный номер:2C.239244

Комплект:1

Примечание:

№ на схеме:35

Наименование:gasket

Каталожный номер:2C.76K112

Комплект:1

Примечание:

№ на схеме:36

Наименование:lockwasher

Каталожный номер:2C.250215

Комплект:1

Примечание:
