Бак топливный 70.f010.095

← Система подачи топлива 70.f010.028 Фланец соединительный 75.a030.002 →

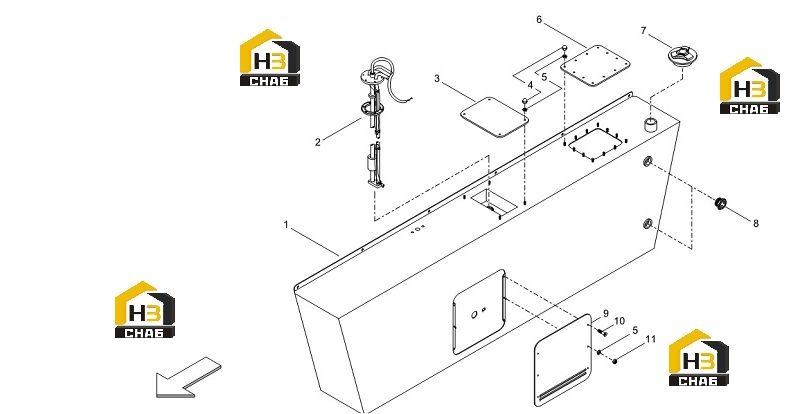

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:fuel tank

Каталожный номер:2654.020.0005

Комплект:1

Примечание:

№ на схеме:2

Наименование:pick-up tube

Каталожный номер:2654.060.0005

Комплект:1

Примечание:

№ на схеме:3

Наименование:cover

Каталожный номер:P0885T

Комплект:1

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:2900.105.0006

Комплект:16

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:2900.070.0027

Комплект:18

Примечание:

№ на схеме:6

Наименование:inspection hatch

Каталожный номер:P4637T

Комплект:1

Примечание:

№ на схеме:7

Наименование:cap

Каталожный номер:2654.240504

Комплект:1

Примечание:

№ на схеме:8

Наименование:level gauge

Каталожный номер:29875028

Комплект:2

Примечание:

№ на схеме:9

Наименование:door

Каталожный номер:Q1656T

Комплект:1

Примечание:

№ на схеме:10

Наименование:screw

Каталожный номер:2900.025.0009

Комплект:4

Примечание:

№ на схеме:11

Наименование:self-locking nut

Каталожный номер:2900.080.0027

Комплект:2

Примечание:
