Цилиндр поворотный с комплектующими

Цилиндр поворотный с комплектующими

← Стрела спредера фиксируемая Цилиндр спредера поворотный →

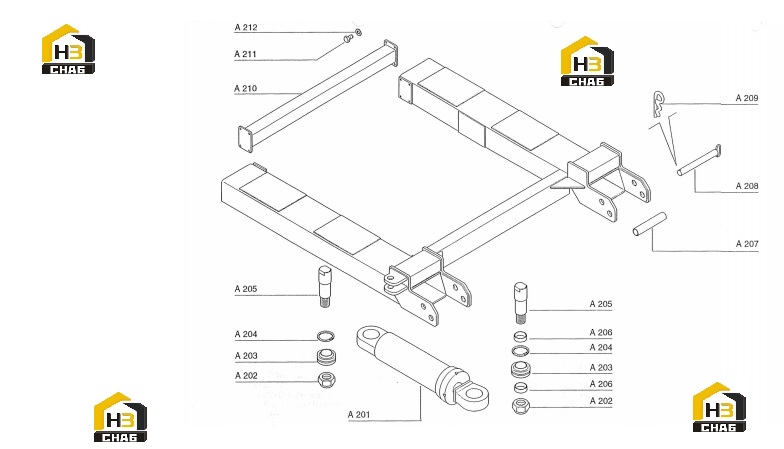

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:A212
Наименование:WASHER
Каталожный номер:-
Комплект:8
Примечание:d=14
0 ₽
шт
№ на схеме:A211
Наименование:SCREW
Каталожный номер:-
Комплект:8
Примечание:M14X1,75 L=20
0 ₽
шт
№ на схеме:A210
Наименование:TUBULAR CONNECTION
Каталожный номер:93200410M565
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:A209
Наименование:SPLINT PIN
Каталожный номер:-
Комплект:2
Примечание:A"R"d=9
0 ₽
шт
№ на схеме:A208
Наименование:PIN
Каталожный номер:93200025M742
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:A207
Наименование:TUBE PIN
Каталожный номер:93200026M758
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:A206
Наименование:SPACER
Каталожный номер:93200020M737
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:A205
Наименование:FIX PIN
Каталожный номер:93200019M736
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:A204
Наименование:ELASTIC RING
Каталожный номер:-
Комплект:4
Примечание:d=i 68
0 ₽
шт
№ на схеме:A203
Наименование:BALL JOINT
Каталожный номер:-
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:A202
Наименование:NUT
Каталожный номер:-
Комплект:4
Примечание:M36X3
0 ₽
шт
№ на схеме:A201
Наименование:ROTATION CYLINDER
Каталожный номер:93200500M533
Комплект:2
Примечание:
