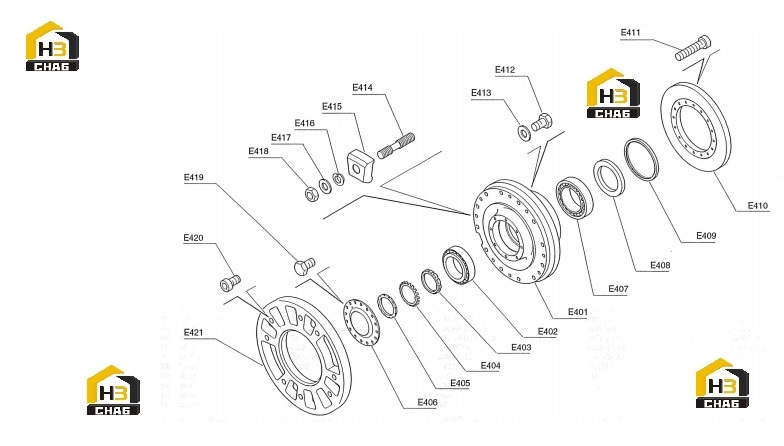

Ступица

← Кулак поворотный Суппорт тормозной рулевой оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:E421

Наименование:RING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:E420

Наименование:SCREW

Каталожный номер:-

Комплект:16

Примечание:

№ на схеме:E419

Наименование:SCREW

Каталожный номер:29875290

Комплект:32

Примечание:M14x2 L=35

№ на схеме:E418

Наименование:NUT

Каталожный номер:29820140

Комплект:24

Примечание:M22X1.5

№ на схеме:E417

Наименование:WASHER

Каталожный номер:-

Комплект:24

Примечание:d=23

№ на схеме:E416

Наименование:WASHER

Каталожный номер:29820142

Комплект:24

Примечание:d=22

№ на схеме:E415

Наименование:ANCHOR STOP RIM

Каталожный номер:29820143

Комплект:24

Примечание:

№ на схеме:E414

Наименование:SCREW

Каталожный номер:29820379

Комплект:24

Примечание:

№ на схеме:E413

Наименование:WASHER

Каталожный номер:-

Комплект:16

Примечание:d=7

№ на схеме:E412

Наименование:SCREW

Каталожный номер:2333.542503

Комплект:16

Примечание:M6x1 b=12

№ на схеме:E411

Наименование:SCREW

Каталожный номер:2333.542503

Комплект:32

Примечание:M10x1,5 L=45

№ на схеме:E410

Наименование:PLATE

Каталожный номер:2450.542501

Комплект:2

Примечание:

№ на схеме:E409

Наименование:GASKET

Каталожный номер:29385043

Комплект:2

Примечание:210-240

№ на схеме:E408

Наименование:RING

Каталожный номер:29280818

Комплект:2

Примечание:

№ на схеме:E407

Наименование:BEARING

Каталожный номер:226800110

Комплект:2

Примечание:

№ на схеме:E406

Наименование:COVER

Каталожный номер:29380817

Комплект:2

Примечание:

№ на схеме:E405

Наименование:PLUG

Каталожный номер:29380822

Комплект:2

Примечание:

№ на схеме:E404

Наименование:SAFETY ROSETTE

Каталожный номер:212949710

Комплект:2

Примечание:d=105

№ на схеме:E403

Наименование:PLUG

Каталожный номер:29380821

Комплект:2

Примечание:

№ на схеме:E402

Наименование:BEARING

Каталожный номер:226800270

Комплект:2

Примечание:

№ на схеме:E401

Наименование:HUB

Каталожный номер:2567.832501

Комплект:2

Примечание:
