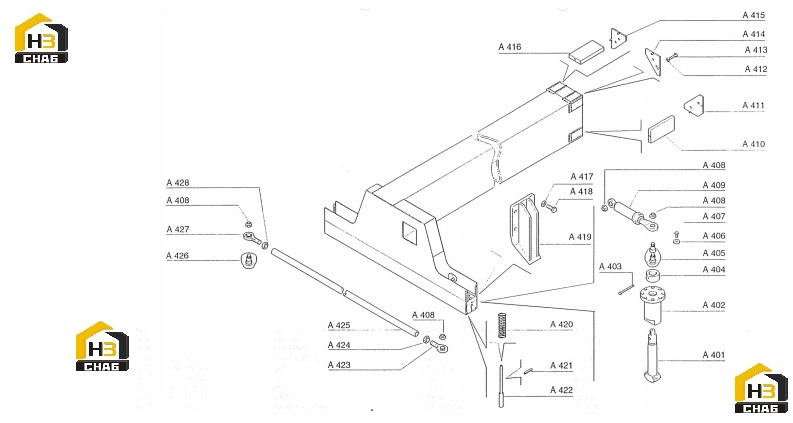

Стрела спредера подвижная

← Цилиндр спредера поворотный Цилиндр поворотного замка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:A428

Наименование:NUT

Каталожный номер:-

Комплект:2

Примечание:M24X2

№ на схеме:A427

Наименование:TERMINAL SA 25

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:A426

Наименование:ARM BAR ETCHING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:A425

Наименование:BAR CONNECTION

Каталожный номер:932000101608

Комплект:2

Примечание:

№ на схеме:A424

Наименование:NUT

Каталожный номер:-

Комплект:2

Примечание:M24X2 LEFT

№ на схеме:A423

Наименование:TERMINAL SAL 25C

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:A422

Наименование:FEELER PIN

Каталожный номер:932000126760

Комплект:4

Примечание:

№ на схеме:A421

Наименование:ELASTIC PIN

Каталожный номер:-

Комплект:4

Примечание:6X30

№ на схеме:A420

Наименование:SPRING

Каталожный номер:-

Комплект:4

Примечание:d=i16X3 L=82

№ на схеме:A419

Наименование:CONTAINER SUPPORT BRACKET

Каталожный номер:93200036M567

Комплект:2

Примечание:

№ на схеме:A418

Наименование:SCREW

Каталожный номер:-

Комплект:8

Примечание:18X2,5 L=50

№ на схеме:A417

Наименование:WASHER

Каталожный номер:-

Комплект:12

Примечание:d=18

№ на схеме:A416

Наименование:TOP SLIDING BLOCK

Каталожный номер:93200206M627

Комплект:2

Примечание:

№ на схеме:A415

Наименование:TOP FIXED SLIDING BLOCK RIGHT

Каталожный номер:93200203M623

Комплект:1

Примечание:

№ на схеме:A414

Наименование:TOP FIXED SLIDING BLOCK LEFT

Каталожный номер:932020204M622

Комплект:1

Примечание:

№ на схеме:A413

Наименование:SCREW

Каталожный номер:-

Комплект:8

Примечание:M12X1,75 L=20

№ на схеме:A412

Наименование:WASHER

Каталожный номер:-

Комплект:8

Примечание:d=12

№ на схеме:A411

Наименование:TOP FIXED SLIDING BLOCK

Каталожный номер:93200205M621

Комплект:2

Примечание:

№ на схеме:A410

Наименование:LOWER SLIDING BLOCK

Каталожный номер:93200206M627

Комплект:4

Примечание:

№ на схеме:A409

Наименование:ROTATION CYLINDER

Каталожный номер:20207000.2585

Комплект:2

Примечание:

№ на схеме:A408

Наименование:NUT

Каталожный номер:-

Комплект:8

Примечание:M20X1.5

№ на схеме:A407

Наименование:SCREW

Каталожный номер:-

Комплект:4

Примечание:M12X1,75 L=25

№ на схеме:A406

Наименование:WASHER

Каталожный номер:202080098602

Комплект:4

Примечание:

№ на схеме:A405

Наименование:ARM BAR ETCHING

Каталожный номер:932000112801

Комплект:2

Примечание:

№ на схеме:A404

Наименование:RING NUT

Каталожный номер:932000154789

Комплект:4

Примечание:

№ на схеме:A403

Наименование:SCREW

Каталожный номер:-

Комплект:4

Примечание:M10X1,5 L=95

№ на схеме:A402

Наименование:-

Каталожный номер:20202008188

Комплект:4

Примечание:

№ на схеме:A401

Наименование:HOOK

Каталожный номер:93200008A466

Комплект:4

Примечание:
