Панель управления главная

← Регулировка рулевой колонки Консоль управления правая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

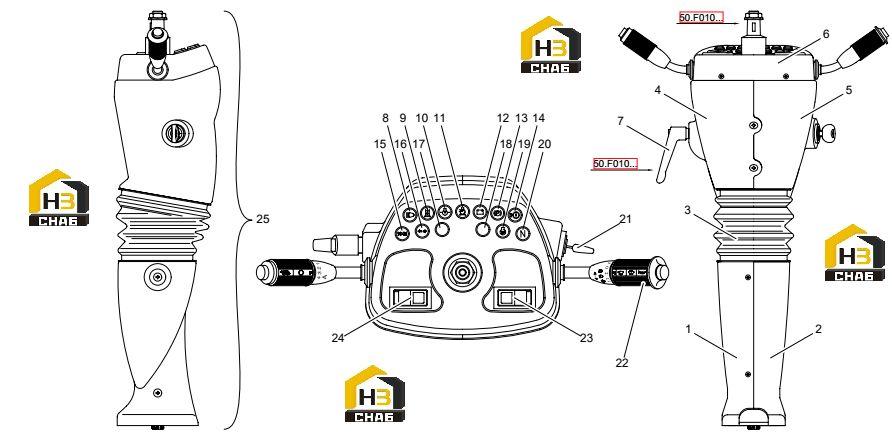

№ на схеме:01

Наименование:housing

Каталожный номер:3E.DIS.1358

Комплект:1

Примечание:

№ на схеме:02

Наименование:housing

Каталожный номер:3E.DIS.1359

Комплект:1

Примечание:

№ на схеме:03

Наименование:bellows

Каталожный номер:3E.DIS.1099

Комплект:1

Примечание:

№ на схеме:04

Наименование:housing

Каталожный номер:3E.DIS.1211

Комплект:1

Примечание:

№ на схеме:05

Наименование:housing

Каталожный номер:3E.DIS.1247

Комплект:1

Примечание:

№ на схеме:06

Наименование:dashboard

Каталожный номер:3E.DIS.1245

Комплект:1

Примечание:

№ на схеме:07

Наименование:handle

Каталожный номер:2347.100.0002

Комплект:1

Примечание:

№ на схеме:08

Наименование:main beam indicator lamp

Каталожный номер:2419.120.0001

Комплект:1

Примечание:

№ на схеме:09

Наименование:pilot lamp

Каталожный номер:2419.099.0001

Комплект:1

Примечание:

№ на схеме:10

Наименование:red warning lamp

Каталожный номер:2419.095.0001

Комплект:1

Примечание:

№ на схеме:11

Наименование:pilot lamp

Каталожный номер:2419.100.0001

Комплект:1

Примечание:

№ на схеме:12

Наименование:red warning lamp

Каталожный номер:2419.090.0001

Комплект:1

Примечание:

№ на схеме:13

Наименование:red warning lamp

Каталожный номер:2419.105.0001

Комплект:1

Примечание:

№ на схеме:14

Наименование:red warning lamp

Каталожный номер:2419.091.0001

Комплект:1

Примечание:

№ на схеме:15

Наименование:green indicator lamp

Каталожный номер:2419.115.0001

Комплект:1

Примечание:

№ на схеме:16

Наименование:green indicator lamp

Каталожный номер:2419.125.0001

Комплект:1

Примечание:

№ на схеме:17

Наименование:red warning lamp

Каталожный номер:2419.135.0002

Комплект:1

Примечание:

№ на схеме:18

Наименование:green indicator lamp

Каталожный номер:2419.135.0003

Комплект:1

Примечание:

№ на схеме:19

Наименование:yellow indicator lamp

Каталожный номер:2419.140.0001

Комплект:1

Примечание:

№ на схеме:20

Наименование:pilot lamp

Каталожный номер:2419.135.0001

Комплект:1

Примечание:

№ на схеме:21

Наименование:key switch

Каталожный номер:3E.Q13058

Комплект:1

Примечание:

№ на схеме:22

Наименование:selector

Каталожный номер:3E.FA.104

Комплект:1

Примечание:

№ на схеме:23

Наименование:switch

Каталожный номер:3E.I35SW210

Комплект:1

Примечание:

№ на схеме:24

Наименование:switch

Каталожный номер:3E.I35SW218

Комплект:1

Примечание:

№ на схеме:25

Наименование:control panel

Каталожный номер:2419.010.0010

Комплект:1

Примечание:
