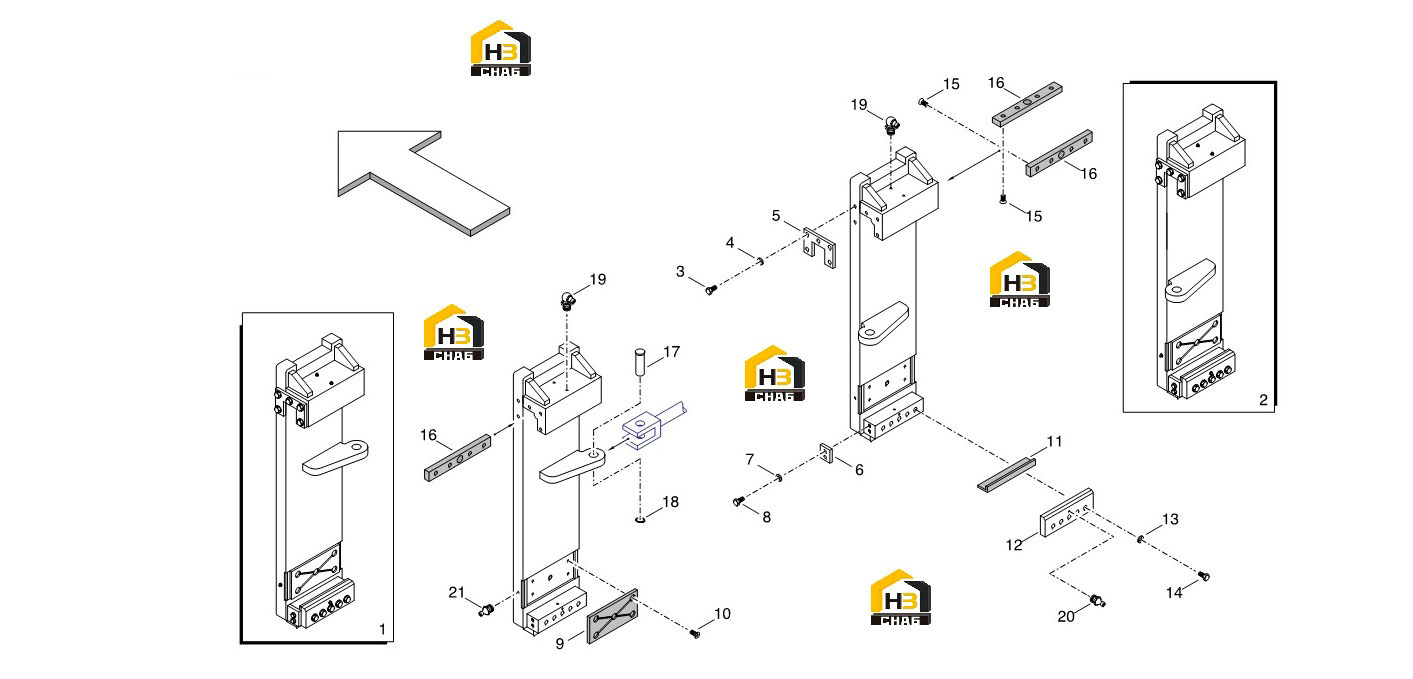

Пластины скольжения мачты 15.a008.010

← Вилы 15.a005.068 Ролики мачты подъема 15.b010.059 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:side shift

Каталожный номер:2713.010.0020

Комплект:1

Примечание:

№ на схеме:02

Наименование:side shift

Каталожный номер:2713.010.0019

Комплект:1

Примечание:

№ на схеме:03

Наименование:screw

Каталожный номер:2900.005.0175

Комплект:20

Примечание:

№ на схеме:04

Наименование:lock washer

Каталожный номер:2900.130.0004

Комплект:20

Примечание:

№ на схеме:05

Наименование:block

Каталожный номер:G739

Комплект:4

Примечание:

№ на схеме:06

Наименование:lock

Каталожный номер:Z0564

Комплект:4

Примечание:

№ на схеме:07

Наименование:lock washer

Каталожный номер:2900.130.0004

Комплект:8

Примечание:

№ на схеме:08

Наименование:screw

Каталожный номер:2900.005.0175

Комплект:8

Примечание:

№ на схеме:09

Наименование:shoe

Каталожный номер:2910.761504

Комплект:2

Примечание:

№ на схеме:10

Наименование:screw

Каталожный номер:2900.025.0001

Комплект:8

Примечание:

№ на схеме:11

Наименование:shoe

Каталожный номер:Z0563

Комплект:2

Примечание:

№ на схеме:12

Наименование:lock

Каталожный номер:Z0562

Комплект:2

Примечание:

№ на схеме:13

Наименование:flat washer

Каталожный номер:2900.111.0009

Комплект:10

Примечание:

№ на схеме:14

Наименование:screw

Каталожный номер:2900.005.0198

Комплект:10

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:2900.025.0001

Комплект:16

Примечание:

№ на схеме:16

Наименование:shoe

Каталожный номер:2910.711501

Комплект:6

Примечание:

№ на схеме:17

Наименование:pin

Каталожный номер:2582.671502

Комплект:2

Примечание:

№ на схеме:18

Наименование:lockwasher

Каталожный номер:2900.016

Комплект:2

Примечание:

№ на схеме:19

Наименование:lubricator

Каталожный номер:2900.250.0003

Комплект:4

Примечание:

№ на схеме:20

Наименование:lubricator

Каталожный номер:2333.202506

Комплект:2

Примечание:

№ на схеме:21

Наименование:lubricator

Каталожный номер:2900.250.0001

Комплект:2

Примечание:
