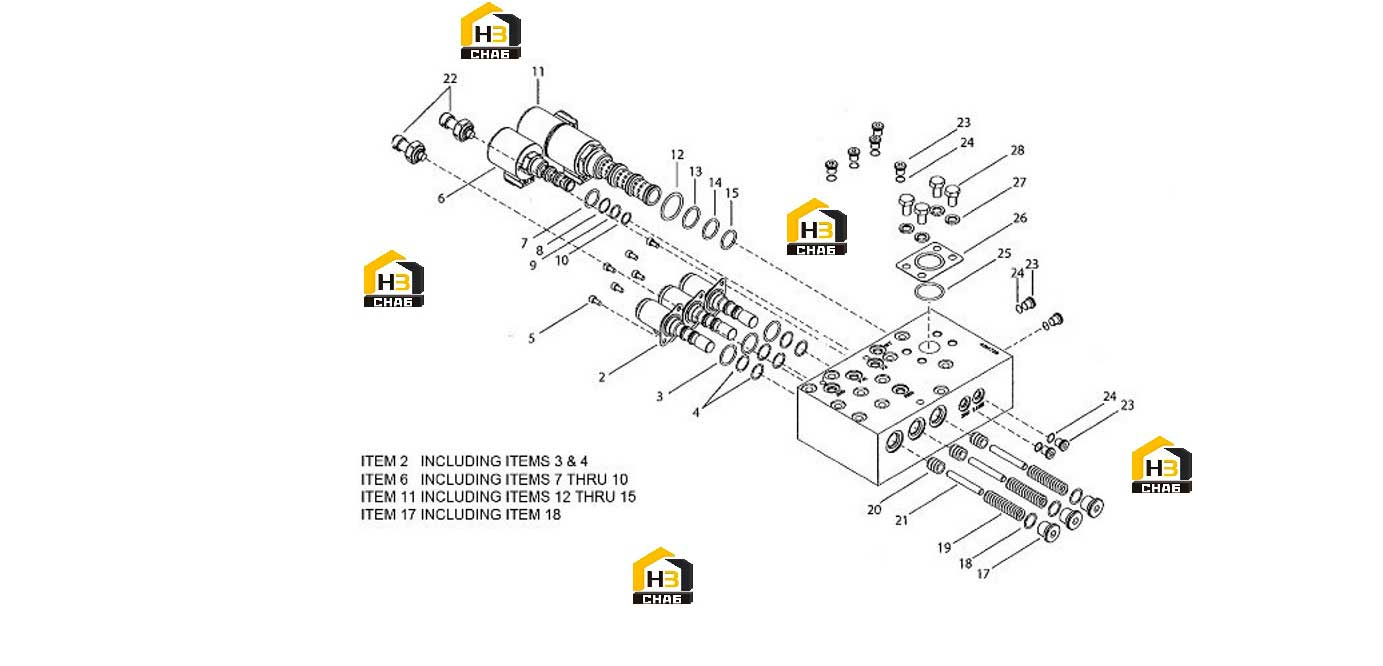

Клапан электромагнитный 75.c016.007

← Винты регулировки распределителя 75.c016.006 Клапан электромагнитный и распределитель 75.c016.008 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:02

Наименование:solenoid valve

Каталожный номер:2C.4216197

Комплект:3

Примечание:

№ на схеме:03

Наименование:gasket

Каталожный номер:2C.76K20

Комплект:3

Примечание:

№ на схеме:04

Наименование:gasket

Каталожный номер:2C.76K15

Комплект:6

Примечание:

№ на схеме:05

Наименование:screw

Каталожный номер:2C.1GM510

Комплект:6

Примечание:

№ на схеме:06

Наименование:solenoid valve

Каталожный номер:2C.4212221

Комплект:1

Примечание:

№ на схеме:07

Наименование:gasket

Каталожный номер:2C.76K116

Комплект:1

Примечание:

№ на схеме:08

Наименование:gasket

Каталожный номер:2C.76K016

Комплект:1

Примечание:

№ на схеме:09

Наименование:gasket

Каталожный номер:2C.76K15

Комплект:1

Примечание:

№ на схеме:10

Наименование:gasket

Каталожный номер:2C.76K014

Комплект:1

Примечание:

№ на схеме:11

Наименование:solenoid valve

Каталожный номер:2C.4212228

Комплект:1

Примечание:

№ на схеме:12

Наименование:gasket

Каталожный номер:2C.76K217

Комплект:1

Примечание:

№ на схеме:13

Наименование:gasket

Каталожный номер:2C.76K119

Комплект:1

Примечание:

№ на схеме:14

Наименование:gasket

Каталожный номер:2C.76K118

Комплект:1

Примечание:

№ на схеме:15

Наименование:gasket

Каталожный номер:2C.76K117

Комплект:1

Примечание:

№ на схеме:17

Наименование:cap

Каталожный номер:2C.4212442

Комплект:3

Примечание:

№ на схеме:18

Наименование:gasket

Каталожный номер:2C.76K016

Комплект:3

Примечание:

№ на схеме:19

Наименование:spring

Каталожный номер:2C.4211869

Комплект:3

Примечание:

№ на схеме:20

Наименование:coil

Каталожный номер:2C.4206759

Комплект:3

Примечание:

№ на схеме:21

Наименование:gudgeon pin

Каталожный номер:2C.4212331

Комплект:3

Примечание:

№ на схеме:22

Наименование:pressure switch

Каталожный номер:2C.4212000

Комплект:2

Примечание:

№ на схеме:23

Наименование:cap

Каталожный номер:2C.4208860

Комплект:9

Примечание:

№ на схеме:24

Наименование:gasket

Каталожный номер:2C.91F3

Комплект:9

Примечание:

№ на схеме:25

Наименование:gasket

Каталожный номер:2C.60K30106

Комплект:1

Примечание:

№ на схеме:26

Наименование:cover

Каталожный номер:2C.236302

Комплект:1

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:2C.6EM100

Комплект:4

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:2C.1CM1016

Комплект:4

Примечание:
