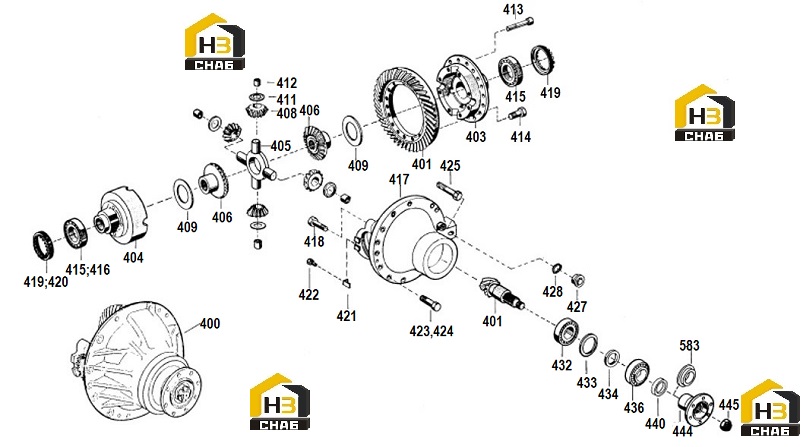

Редуктор в разборе 30.c010.074

← Комплектующие передней оси 30.b010.116 Тормоз 30.d010.024 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:400

Наименование:housing

Каталожный номер:1K.82.2316AA

Комплект:1

Примечание:

№ на схеме:401

Наименование:crown and pinion set

Каталожный номер:1K.51/146.1

Комплект:1

Примечание:

№ на схеме:403

Наименование:differential carrier

Каталожный номер:1K.71.3378.1

Комплект:1

Примечание:

№ на схеме:404

Наименование:differential carrier

Каталожный номер:1K.71.9095.2

Комплект:1

Примечание:

№ на схеме:405

Наименование:spider

Каталожный номер:1K.71.784.3

Комплект:1

Примечание:

№ на схеме:406

Наименование:sun gear

Каталожный номер:1K.71.786.2

Комплект:2

Примечание:

№ на схеме:408

Наименование:planet gear

Каталожный номер:1K.71.785.2

Комплект:4

Примечание:

№ на схеме:409

Наименование:washer

Каталожный номер:1K.10.3647.4

Комплект:2

Примечание:

№ на схеме:411

Наименование:washer

Каталожный номер:1K.71.2935.4

Комплект:4

Примечание:

№ на схеме:412

Наименование:bushing

Каталожный номер:1K.71.783.4

Комплект:4

Примечание:

№ на схеме:413

Наименование:screw

Каталожный номер:2900.005.0028

Комплект:8

Примечание:

№ на схеме:414

Наименование:screw

Каталожный номер:2900.005.0047

Комплект:16

Примечание:

№ на схеме:415

Наименование:bearing

Каталожный номер:2426.070.0003

Комплект:1

Примечание:

№ на схеме:416

Наименование:bearing

Каталожный номер:2426.070.0008

Комплект:1

Примечание:

№ на схеме:417

Наименование:housing

Каталожный номер:1K.51.1651.0

Комплект:1

Примечание:

№ на схеме:418

Наименование:screw

Каталожный номер:2900.005.0048

Комплект:4

Примечание:

№ на схеме:419

Наименование:nut

Каталожный номер:1K.51.921.4

Комплект:1

Примечание:

№ на схеме:420

Наименование:nut

Каталожный номер:1K.51.035.3

Комплект:1

Примечание:

№ на схеме:421

Наименование:lever lock

Каталожный номер:1K.106.060.4

Комплект:2

Примечание:

№ на схеме:422

Наименование:screw

Каталожный номер:2900.005.0049

Комплект:2

Примечание:

№ на схеме:423

Наименование:screw

Каталожный номер:2900.005.0047

Комплект:14

Примечание:

№ на схеме:425

Наименование:screw

Каталожный номер:2900.005.0050

Комплект:2

Примечание:

№ на схеме:427

Наименование:cap

Каталожный номер:2333.052.0007

Комплект:1

Примечание:

№ на схеме:428

Наименование:seal washer

Каталожный номер:2333.068.0007

Комплект:1

Примечание:

№ на схеме:432

Наименование:bearing

Каталожный номер:2426.070.0007

Комплект:1

Примечание:

№ на схеме:433

Наименование:seal ring

Каталожный номер:2294.158.0004

Комплект:1

Примечание:

№ на схеме:434

Наименование:mutter

Каталожный номер:1K.51.958.4

Комплект:1

Примечание:

№ на схеме:436

Наименование:bearing

Каталожный номер:2426.070.0006

Комплект:1

Примечание:

№ на схеме:440

Наименование:seal ring

Каталожный номер:2294.160.0001

Комплект:1

Примечание:

№ на схеме:444

Наименование:flange

Каталожный номер:1K.51.3197.3

Комплект:1

Примечание:

№ на схеме:445

Наименование:hexagon castle nut

Каталожный номер:1K.71.2702.4

Комплект:1

Примечание:

№ на схеме:583

Наименование:disc

Каталожный номер:1K.10.2819.4

Комплект:1

Примечание:
