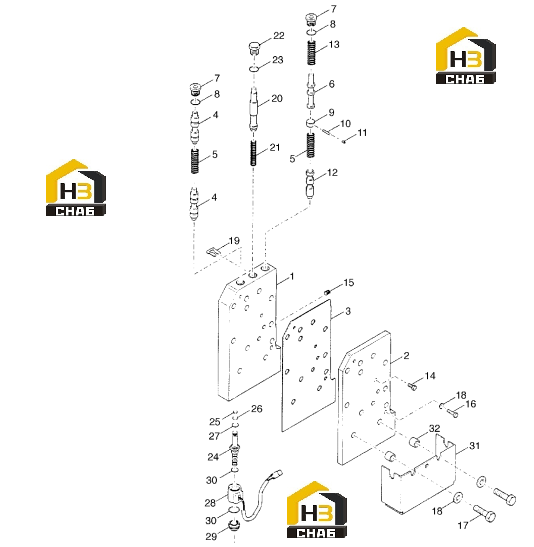

Корпус электрораспределителя 75.с12.018

← Электрораспределитель 75.с012.017 Винты регулировки электрораспределителя 75.с012.019 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:housing

Каталожный номер:2C.246021

Комплект:1

Примечание:

№ на схеме:02

Наименование:cover

Каталожный номер:2C.244842

Комплект:1

Примечание:

№ на схеме:03

Наименование:gasket

Каталожный номер:2C.247616

Комплект:1

Примечание:

№ на схеме:04

Наименование:valve spool

Каталожный номер:2C.246015

Комплект:2

Примечание:

№ на схеме:05

Наименование:spring

Каталожный номер:2C.246016

Комплект:2

Примечание:

№ на схеме:06

Наименование:valve spool

Каталожный номер:2C.246017

Комплект:1

Примечание:

№ на схеме:07

Наименование:cap

Каталожный номер:2C.47K6

Комплект:2

Примечание:

№ на схеме:08

Наименование:gasket

Каталожный номер:2C.91F6

Комплект:2

Примечание:

№ на схеме:09

Наименование:cap

Каталожный номер:2C.241118

Комплект:1

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:2C.1JM5024

Комплект:1

Примечание:

№ на схеме:11

Наименование:cap

Каталожный номер:2C.4200274

Комплект:1

Примечание:

№ на схеме:12

Наименование:valve spool

Каталожный номер:2C.246018

Комплект:1

Примечание:

№ на схеме:13

Наименование:spring

Каталожный номер:2C.246016

Комплект:1

Примечание:

№ на схеме:14

Наименование:cap

Каталожный номер:2C.40K2

Комплект:8

Примечание:

№ на схеме:15

Наименование:cap

Каталожный номер:2C.239244

Комплект:1

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:2C.1C624

Комплект:1

Примечание:

№ на схеме:17

Наименование:screw

Каталожный номер:2C.1C632

Комплект:2

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:2C.4E6

Комплект:3

Примечание:

№ на схеме:19

Наименование:element

Каталожный номер:2C.234170

Комплект:1

Примечание:

№ на схеме:20

Наименование:valve

Каталожный номер:2C.234185

Комплект:1

Примечание:

№ на схеме:21

Наименование:spring

Каталожный номер:2C.234181

Комплект:1

Примечание:

№ на схеме:22

Наименование:cap

Каталожный номер:2C.24K7

Комплект:1

Примечание:

№ на схеме:23

Наименование:gasket

Каталожный номер:2C.91F7

Комплект:1

Примечание:

№ на схеме:24

Наименование:element

Каталожный номер:2C.246356

Комплект:4

Примечание:

№ на схеме:25

Наименование:gasket

Каталожный номер:2C.76K012

Комплект:4

Примечание:

№ на схеме:26

Наименование:gasket

Каталожный номер:2C.76K013

Комплект:4

Примечание:

№ на схеме:27

Наименование:gasket

Каталожный номер:2C.78K8

Комплект:4

Примечание:

№ на схеме:28

Наименование:solenoid valve

Каталожный номер:2C.246291

Комплект:4

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:2C.249152

Комплект:4

Примечание:

№ на схеме:30

Наименование:gasket

Каталожный номер:2C.76K20

Комплект:8

Примечание:

№ на схеме:31

Наименование:cover

Каталожный номер:2C.4205611

Комплект:1

Примечание:

№ на схеме:32

Наименование:spacer

Каталожный номер:2C.4204759

Комплект:2

Примечание:

№ на схеме:33

Наименование:housing

Каталожный номер:2C.4205623

Комплект:1

Примечание:
