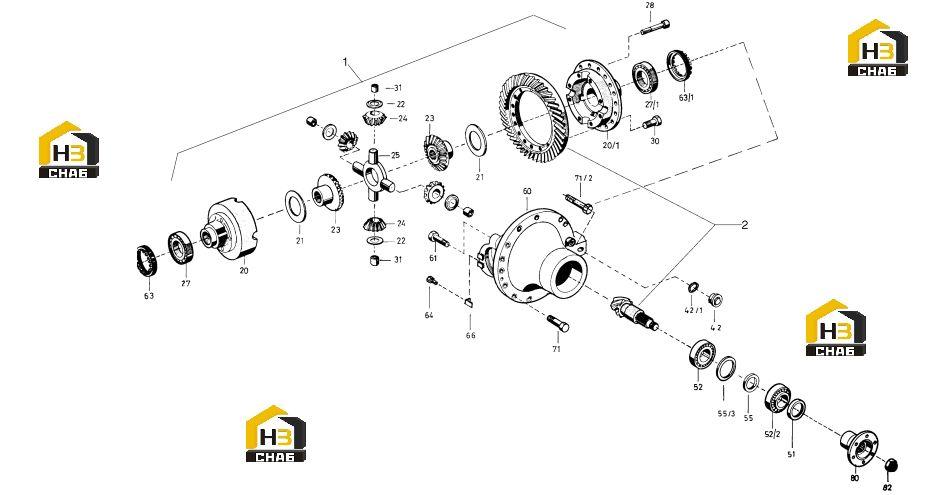

Дифференциал 30.с010.024

← Комплектующие моста 30.в010.029 Тормоз в сборе 30.d010.009 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:differential

Каталожный номер:1K.51/134.1

Комплект:1

Примечание:

№ на схеме:02

Наименование:crown and pinion set

Каталожный номер:1K.51/146.1

Комплект:1

Примечание:

№ на схеме:20

Наименование:housing

Каталожный номер:1K.71.3378.2

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:differential

Каталожный номер:1K.71.1670.2

Комплект:1

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:1K.71.552.4

Комплект:2

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:1K.71.2935.4

Комплект:4

Примечание:

№ на схеме:23

Наименование:sun gear

Каталожный номер:1K.71.786.2

Комплект:2

Примечание:

№ на схеме:24

Наименование:planet gear

Каталожный номер:1K.71.785.2

Комплект:4

Примечание:

№ на схеме:25

Наименование:spider

Каталожный номер:1K.71.784.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:bearing

Каталожный номер:2426.070.0008

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:bearing

Каталожный номер:2426.070.0003

Комплект:1

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:2900.005.0028

Комплект:8

Примечание:

№ на схеме:30

Наименование:screw

Каталожный номер:2900.005.0047

Комплект:16

Примечание:

№ на схеме:31

Наименование:bushing

Каталожный номер:1K.71.783.5

Комплект:4

Примечание:

№ на схеме:42

Наименование:cap

Каталожный номер:2333.052.0007

Комплект:1

Примечание:

№ на схеме:42.1

Наименование:seal washer

Каталожный номер:2333.068.0007

Комплект:1

Примечание:

№ на схеме:51

Наименование:seal ring

Каталожный номер:2294.160.0001

Комплект:1

Примечание:

№ на схеме:52

Наименование:bearing

Каталожный номер:31314

Комплект:1

Примечание:

№ на схеме:52.2

Наименование:bearing

Каталожный номер:31312

Комплект:1

Примечание:

№ на схеме:55

Наименование:mutter

Каталожный номер:1K.51.958.4

Комплект:1

Примечание:

№ на схеме:55.3

Наименование:disc

Каталожный номер:1K.51.957.4

Комплект:1

Примечание:

№ на схеме:60

Наименование:housing

Каталожный номер:1K.51.1651.0

Комплект:1

Примечание:

№ на схеме:61

Наименование:screw

Каталожный номер:2900.005.0048

Комплект:4

Примечание:

№ на схеме:63

Наименование:nut

Каталожный номер:1K.51.035.3

Комплект:1

Примечание:

№ на схеме:63.1

Наименование:nut

Каталожный номер:1K.51.921.3

Комплект:1

Примечание:

№ на схеме:64

Наименование:screw

Каталожный номер:2900.005.0031

Комплект:2

Примечание:

№ на схеме:66

Наименование:lever lock

Каталожный номер:1K.106.060.15

Комплект:2

Примечание:

№ на схеме:71

Наименование:screw

Каталожный номер:2900.005.0047

Комплект:14

Примечание:

№ на схеме:71.2

Наименование:screw

Каталожный номер:2900.005.0051

Комплект:2

Примечание:

№ на схеме:80

Наименование:flange

Каталожный номер:1K.51.3197.3

Комплект:1

Примечание:

№ на схеме:82

Наименование:hexagon castle nut

Каталожный номер:1K.71.2702.4

Комплект:1

Примечание:
