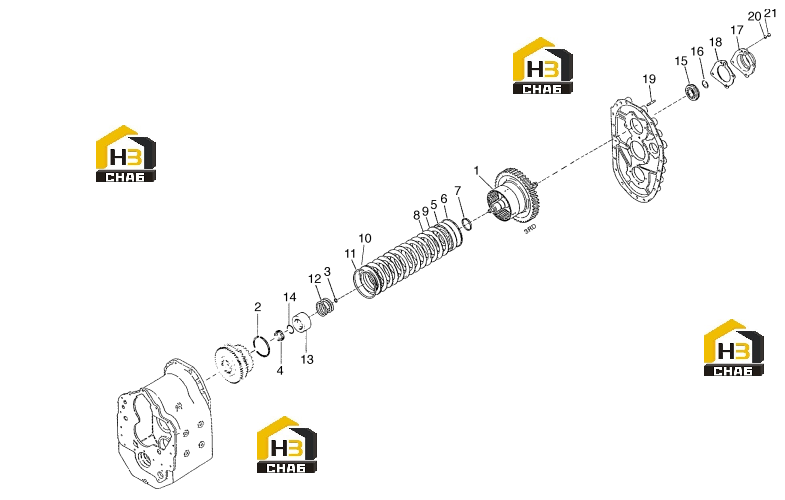

3-ступенчатая муфта сцепления 75.с012.013

← 3-ступенчатая муфта сцепления 75.с012.012 Передача переднего хода 75.с012.014 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:shaft

Каталожный номер:2C.244741

Комплект:1

Примечание:

№ на схеме:02

Наименование:seal ring

Каталожный номер:2C.238034

Комплект:1

Примечание:

№ на схеме:03

Наименование:gasket

Каталожный номер:2C.234130

Комплект:1

Примечание:

№ на схеме:04

Наименование:bearing

Каталожный номер:2C.234132

Комплект:1

Примечание:

№ на схеме:05

Наименование:disc

Каталожный номер:2C.4204046

Комплект:1

Примечание:

№ на схеме:06

Наименование:gasket

Каталожный номер:2C.237032

Комплект:1

Примечание:

№ на схеме:07

Наименование:gasket

Каталожный номер:2C.234113

Комплект:1

Примечание:

№ на схеме:08

Наименование:clutch disc

Каталожный номер:2C.237016

Комплект:6

Примечание:

№ на схеме:09

Наименование:clutch disc

Каталожный номер:2C.234109

Комплект:6

Примечание:

№ на схеме:10

Наименование:clutch disc

Каталожный номер:2C.236847

Комплект:1

Примечание:

№ на схеме:11

Наименование:lockwasher

Каталожный номер:2C.234111

Комплект:1

Примечание:

№ на схеме:12

Наименование:spring

Каталожный номер:2C.235960

Комплект:1

Примечание:

№ на схеме:13

Наименование:spacer

Каталожный номер:2C.235959

Комплект:1

Примечание:

№ на схеме:14

Наименование:lockwasher

Каталожный номер:2C.234350

Комплект:1

Примечание:

№ на схеме:15

Наименование:bearing

Каталожный номер:2C.225602

Комплект:1

Примечание:

№ на схеме:16

Наименование:seal ring

Каталожный номер:2C.247949

Комплект:1

Примечание:

№ на схеме:17

Наименование:rear cover

Каталожный номер:2C.240300

Комплект:1

Примечание:

№ на схеме:18

Наименование:gasket

Каталожный номер:2C.240299

Комплект:1

Примечание:

№ на схеме:19

Наименование:stud

Каталожный номер:2C.231728

Комплект:4

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:2C.4E6

Комплект:4

Примечание:

№ на схеме:21

Наименование:nut

Каталожный номер:2C.62D6

Комплект:4

Примечание:
