Пластины скольжения спредера (фиксируемые) 90.a050.020

← Пластины скольжения спредера (подвижные) 90.a040.023 Крепление спредера 90.a060.007 →

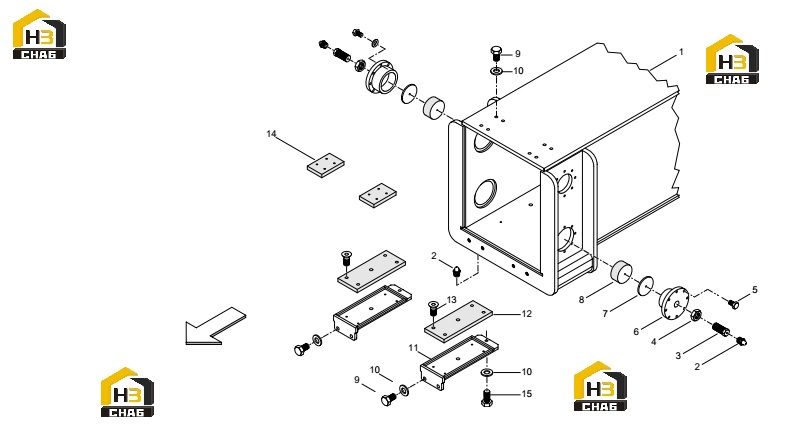

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:fixed arm

Каталожный номер:Q0080T

Комплект:1

Примечание:

№ на схеме:2

Наименование:lubricator

Каталожный номер:2900.250.0001

Комплект:6

Примечание:

№ на схеме:3

Наименование:set screw

Каталожный номер:G390

Комплект:4

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:2900.070.0013

Комплект:4

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:2900.005.0090

Комплект:24

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:G392T

Комплект:4

Примечание:

№ на схеме:7

Наименование:support

Каталожный номер:G398

Комплект:4

Примечание:

№ на схеме:8

Наименование:shoe

Каталожный номер:2910.889001

Комплект:4

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:2333.743001

Комплект:10

Примечание:

№ на схеме:10

Наименование:flat washer

Каталожный номер:2900.111.0016

Комплект:10

Примечание:

№ на схеме:11

Наименование:support

Каталожный номер:L464

Комплект:2

Примечание:

№ на схеме:12

Наименование:shoe

Каталожный номер:2910.889004

Комплект:2

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:2900.025.0008

Комплект:8

Примечание:

№ на схеме:14

Наименование:shoe

Каталожный номер:2910.889005

Комплект:2

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:2900.005.0040

Комплект:2

Примечание:
