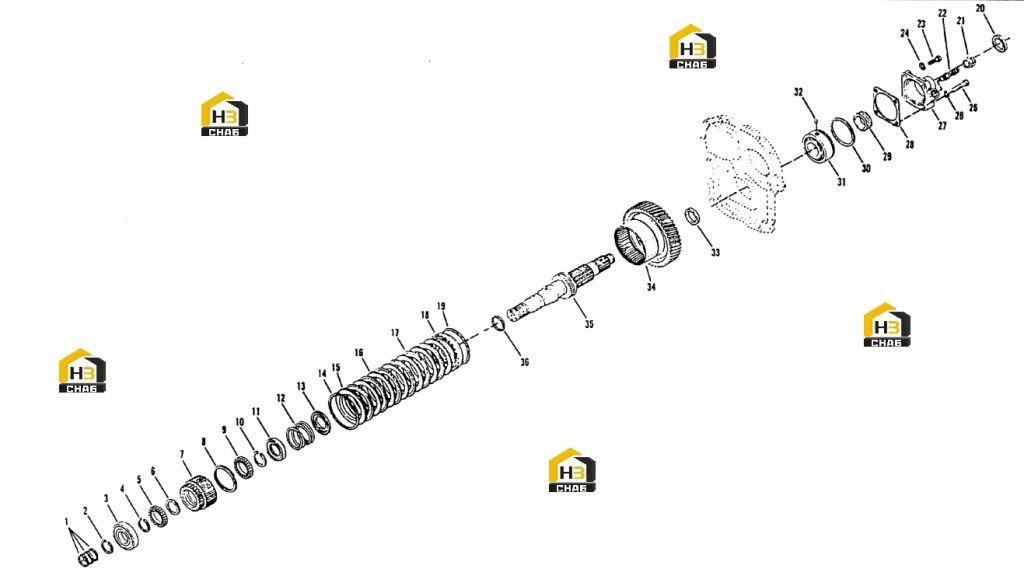

Узел выходного вала

← 3-ступенчатая муфта сцепления Насос с регулятором давления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:lockwasher

Каталожный номер:2C.250219

Комплект:3

Примечание:

№ на схеме:02

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:03

Наименование:bearing

Каталожный номер:2C.223386

Комплект:1

Примечание:

№ на схеме:04

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:05

Наименование:bearing

Каталожный номер:2C.231624

Комплект:1

Примечание:

№ на схеме:06

Наименование:spacer

Каталожный номер:2C.232405

Комплект:1

Примечание:

№ на схеме:07

Наименование:gear

Каталожный номер:2C.232452

Комплект:1

Примечание:

№ на схеме:08

Наименование:lockwasher

Каталожный номер:2C.243997

Комплект:1

Примечание:

№ на схеме:09

Наименование:bearing

Каталожный номер:2C.231624

Комплект:1

Примечание:

№ на схеме:10

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:11

Наименование:spring retainer

Каталожный номер:2C.232089

Комплект:1

Примечание:

№ на схеме:12

Наименование:spring

Каталожный номер:2C.230822

Комплект:1

Примечание:

№ на схеме:13

Наименование:piston

Каталожный номер:2C.232088

Комплект:1

Примечание:

№ на схеме:14

Наименование:lockwasher

Каталожный номер:2C.215190

Комплект:1

Примечание:

№ на схеме:15

Наименование:disc

Каталожный номер:2C.224774

Комплект:1

Примечание:

№ на схеме:16

Наименование:clutch disc

Каталожный номер:2C.233166

Комплект:6

Примечание:

№ на схеме:17

Наименование:clutch disc

Каталожный номер:2C.224772

Комплект:6

Примечание:

№ на схеме:18

Наименование:piston

Каталожный номер:2C.245897

Комплект:1

Примечание:

№ на схеме:19

Наименование:seal ring

Каталожный номер:2C.224771

Комплект:1

Примечание:

№ на схеме:20

Наименование:seal ring

Каталожный номер:2C.231884

Комплект:1

Примечание:

№ на схеме:22

Наименование:cap

Каталожный номер:2C.24K8

Комплект:1

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:2C.1C940

Комплект:2

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:2C.5E9

Комплект:2

Примечание:

№ на схеме:25

Наименование:screw

Каталожный номер:2C.1C924

Комплект:2

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:2C.5E9

Комплект:2

Примечание:

№ на схеме:27

Наименование:cover

Каталожный номер:2C.243345

Комплект:1

Примечание:

№ на схеме:28

Наименование:gasket

Каталожный номер:2C.241573

Комплект:1

Примечание:

№ на схеме:29

Наименование:spacer

Каталожный номер:2C.239923

Комплект:1

Примечание:

№ на схеме:30

Наименование:lockwasher

Каталожный номер:2C.230952

Комплект:1

Примечание:

№ на схеме:31

Наименование:bearing

Каталожный номер:2C.239922

Комплект:1

Примечание:

№ на схеме:32

Наименование:ball

Каталожный номер:2C.10J15

Комплект:1

Примечание:

№ на схеме:33

Наименование:spacer

Каталожный номер:2C.241476

Комплект:1

Примечание:

№ на схеме:34

Наименование:gear

Каталожный номер:2C.241519

Комплект:1

Примечание:

№ на схеме:35

Наименование:shaft

Каталожный номер:2C.241517

Комплект:1

Примечание:

№ на схеме:36

Наименование:gasket

Каталожный номер:2C.230857

Комплект:1

Примечание:
