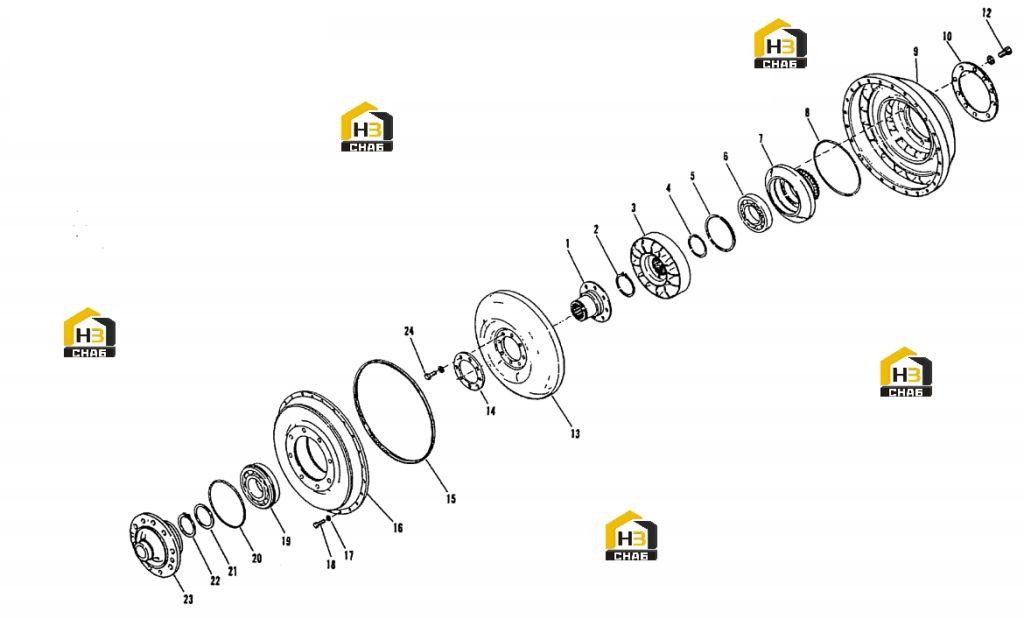

Турбина в сборе

← Фланец гидротрансформатора с комплектующими Фланцы соединительные →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:impeller pump

Каталожный номер:2C.242540

Комплект:1

Примечание:

№ на схеме:02

Наименование:lockwasher

Каталожный номер:2C.243262

Комплект:1

Примечание:

№ на схеме:03

Наименование:element

Каталожный номер:2C.239644

Комплект:1

Примечание:

№ на схеме:04

Наименование:spacer

Каталожный номер:2C.229566

Комплект:1

Примечание:

№ на схеме:05

Наименование:lockwasher

Каталожный номер:2C.238705

Комплект:1

Примечание:

№ на схеме:06

Наименование:bearing

Каталожный номер:2C.239743

Комплект:1

Примечание:

№ на схеме:07

Наименование:hub

Каталожный номер:2C.237232

Комплект:1

Примечание:

№ на схеме:08

Наименование:gasket

Каталожный номер:2C.60K40624

Комплект:1

Примечание:

№ на схеме:09

Наименование:impeller

Каталожный номер:2C.239643

Комплект:1

Примечание:

№ на схеме:10

Наименование:gasket

Каталожный номер:2C.237234

Комплект:1

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:2C.237233

Комплект:12

Примечание:

№ на схеме:13

Наименование:impeller pump

Каталожный номер:2C.219297

Комплект:1

Примечание:

№ на схеме:14

Наименование:gasket

Каталожный номер:2C.242045

Комплект:1

Примечание:

№ на схеме:15

Наименование:gasket

Каталожный номер:2C.232535

Комплект:1

Примечание:

№ на схеме:16

Наименование:cover

Каталожный номер:2C.245774

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:2C.26E6

Комплект:24

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:2C.1C618

Комплект:24

Примечание:

№ на схеме:19

Наименование:bearing

Каталожный номер:2C.240232

Комплект:1

Примечание:

№ на схеме:20

Наименование:gasket

Каталожный номер:2C.60K40512

Комплект:1

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:2C.232442

Комплект:1

Примечание:

№ на схеме:22

Наименование:lockwasher

Каталожный номер:2C.243251

Комплект:1

Примечание:

№ на схеме:23

Наименование:cover

Каталожный номер:2C.245776

Комплект:1

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:2C.242046

Комплект:8

Примечание:
