Редуктор (часть 1)

← Редуктор спредера Редуктор (часть 2) →

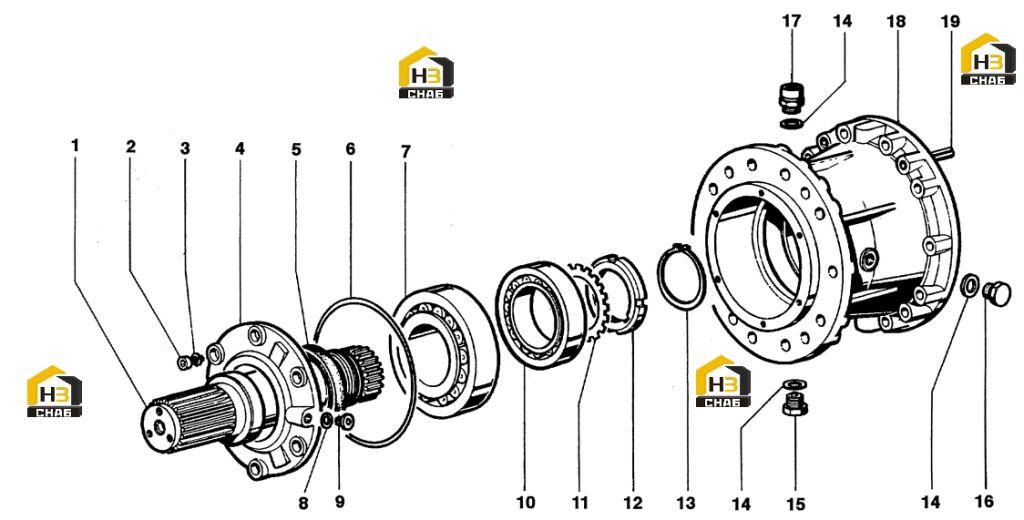

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:splined shaft

Каталожный номер:1B.3111373060

Комплект:1

Примечание:

№ на схеме:02

Наименование:screw

Каталожный номер:1B.4610780000

Комплект:6

Примечание:

№ на схеме:03

Наименование:washer

Каталожный номер:1B.4670100101

Комплект:6

Примечание:

№ на схеме:04

Наименование:cover

Каталожный номер:1B.3541742400

Комплект:1

Примечание:

№ на схеме:05

Наименование:gasket

Каталожный номер:1B.4113350000

Комплект:1

Примечание:

№ на схеме:06

Наименование:o-rlng

Каталожный номер:1B.4123410000

Комплект:1

Примечание:

№ на схеме:07

Наименование:bearing

Каталожный номер:1B.4221410000

Комплект:1

Примечание:

№ на схеме:08

Наименование:washer

Каталожный номер:1B.4170010010

Комплект:1

Примечание:

№ на схеме:09

Наименование:cap

Каталожный номер:1B.4510220000

Комплект:1

Примечание:

№ на схеме:10

Наименование:bearing

Каталожный номер:1B.4221390000

Комплект:1

Примечание:

№ на схеме:11

Наименование:lock washer

Каталожный номер:1B.3721134640

Комплект:1

Примечание:

№ на схеме:12

Наименование:ring nut

Каталожный номер:1B.4710160000

Комплект:1

Примечание:

№ на схеме:13

Наименование:lockwasher

Каталожный номер:1B.4310700000

Комплект:1

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:1B.4170030010

Комплект:3

Примечание:

№ на схеме:15

Наименование:cap

Каталожный номер:1B.4512040000

Комплект:1

Примечание:

№ на схеме:16

Наименование:cap

Каталожный номер:1B.4511040000

Комплект:1

Примечание:

№ на схеме:17

Наименование:cap

Каталожный номер:1B.4510640000

Комплект:1

Примечание:

№ на схеме:18

Наименование:support

Каталожный номер:1B.3520661420

Комплект:1

Примечание:

№ на схеме:19

Наименование:taper pin

Каталожный номер:1B.4384304010

Комплект:4

Примечание:
