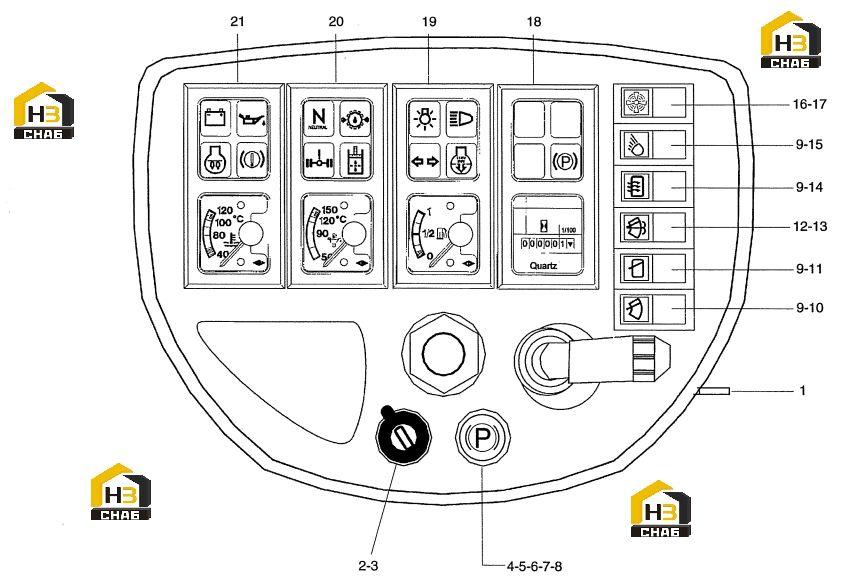

Панель управления

← Крепление компрессора и ремень Датчики контроля давления и температуры →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:key switch

Каталожный номер:3E.Q13017

Комплект:1

Примечание:

№ на схеме:02

Наименование:contact

Каталожный номер:3E.TE.092

Комплект:1

Примечание:

№ на схеме:03

Наименование:selector

Каталожный номер:3E.TE.047

Комплект:1

Примечание:

№ на схеме:04

Наименование:pushbutton

Каталожный номер:3E.TE.017

Комплект:1

Примечание:

№ на схеме:05

Наименование:glass

Каталожный номер:3E.DIS.770

Комплект:1

Примечание:

№ на схеме:06

Наименование:casing

Каталожный номер:3E.TE.080

Комплект:1

Примечание:

№ на схеме:07

Наименование:contact

Каталожный номер:3E.TE.095

Комплект:1

Примечание:

№ на схеме:08

Наименование:contact

Каталожный номер:3E.TE.096

Комплект:4

Примечание:

№ на схеме:09

Наименование:switch

Каталожный номер:3E.I35SW210

Комплект:1

Примечание:

№ на схеме:10

Наименование:glass

Каталожный номер:3E.I35SW020

Комплект:1

Примечание:

№ на схеме:11

Наименование:glass

Каталожный номер:3E.I35SW071

Комплект:1

Примечание:

№ на схеме:12

Наименование:switch

Каталожный номер:3E.I35SW223

Комплект:1

Примечание:

№ на схеме:13

Наименование:glass

Каталожный номер:3E.I35SW040

Комплект:1

Примечание:

№ на схеме:14

Наименование:glass

Каталожный номер:3E.I35SW051

Комплект:1

Примечание:

№ на схеме:15

Наименование:glass

Каталожный номер:3E.I35SW010

Комплект:1

Примечание:

№ на схеме:16

Наименование:switch

Каталожный номер:3E.I35SW212

Комплект:1

Примечание:

№ на схеме:17

Наименование:glass

Каталожный номер:3E.I35SW005

Комплект:1

Примечание:

№ на схеме:18

Наименование:panel

Каталожный номер:3E.S17217

Комплект:1

Примечание:

№ на схеме:19

Наименование:panel

Каталожный номер:3E.S17203

Комплект:1

Примечание:

№ на схеме:20

Наименование:panel

Каталожный номер:3E.S17204

Комплект:1

Примечание:

№ на схеме:21

Наименование:panel

Каталожный номер:3E.S17216

Комплект:1

Примечание:
