Крепление стрелы

← Корпус электрораспределителя Крепление подъемного цилиндра →

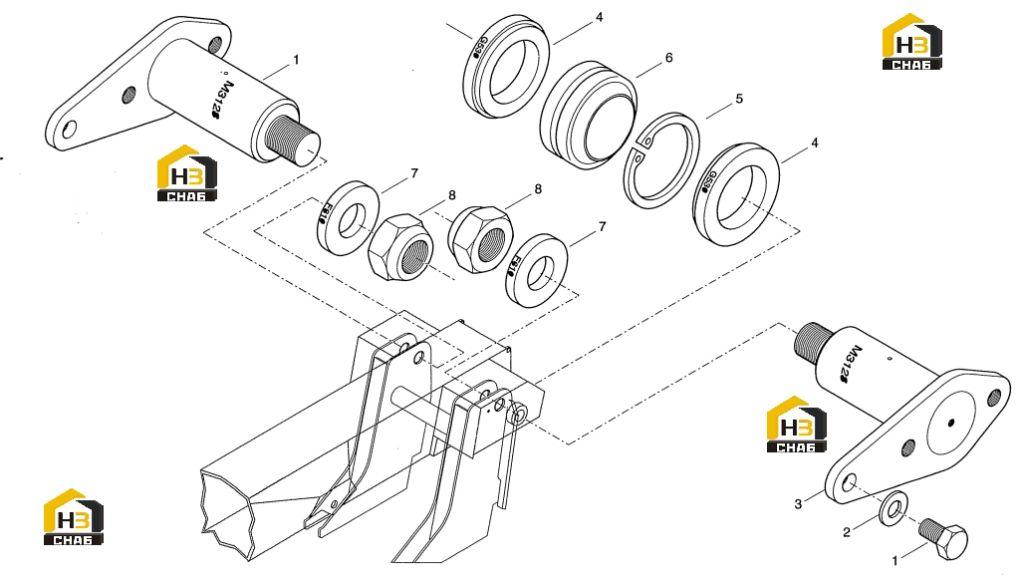

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:screw

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:02

Наименование:flat washer

Каталожный номер:2900.111.0010

Комплект:2

Примечание:

№ на схеме:03

Наименование:pin

Каталожный номер:M3128

Комплект:2

Примечание:

№ на схеме:04

Наименование:spacer

Каталожный номер:G530

Комплект:4

Примечание:

№ на схеме:05

Наименование:lockwasher

Каталожный номер:211076475

Комплект:2

Примечание:

№ на схеме:06

Наименование:ball joint

Каталожный номер:29385384

Комплект:2

Примечание:

№ на схеме:07

Наименование:spacer

Каталожный номер:F610

Комплект:2

Примечание:

№ на схеме:08

Наименование:self-locking nut

Каталожный номер:2900.080.0010

Комплект:2

Примечание:
