Цилиндр телескопический 35.a030.016

← Цилиндр подъемный 35.a010.143 Цилиндр рулевого управления 35.a040.045 →

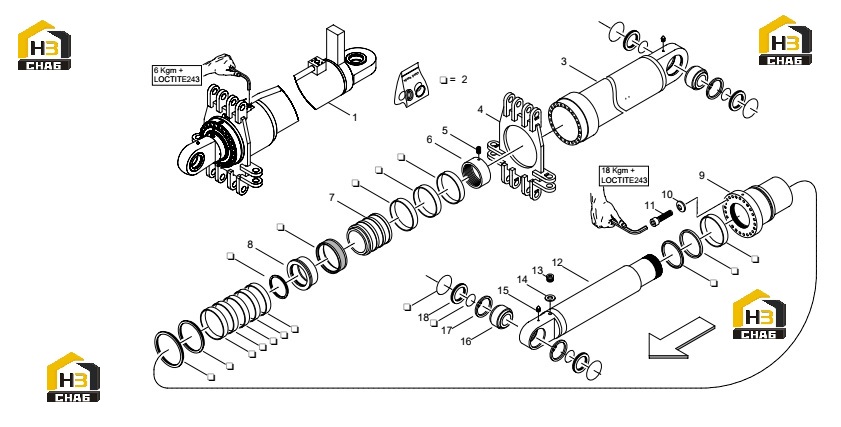

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:extension cylinder

Каталожный номер:2144.030.0003

Комплект:1

Примечание:

№ на схеме:2

Наименование:seal kit

Каталожный номер:2511.030.0017

Комплект:1

Примечание:

№ на схеме:3

Наименование:liner

Каталожный номер:2690.030.0018

Комплект:1

Примечание:

№ на схеме:4

Наименование:collar

Каталожный номер:2893.010.0001

Комплект:1

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:2900.035.0003

Комплект:1

Примечание:

№ на схеме:6

Наименование:ring nut

Каталожный номер:2691.010.0076

Комплект:1

Примечание:

№ на схеме:7

Наименование:rear piston

Каталожный номер:2895.030.0008

Комплект:1

Примечание:

№ на схеме:8

Наименование:front piston

Каталожный номер:2895.030.0003

Комплект:1

Примечание:

№ на схеме:9

Наименование:head

Каталожный номер:2892.030.0017

Комплект:1

Примечание:

№ на схеме:10

Наименование:lock washer

Каталожный номер:2900.120.0001

Комплект:24

Примечание:

№ на схеме:11

Наименование:screw

Каталожный номер:2900.015.0008

Комплект:24

Примечание:

№ на схеме:12

Наименование:rod

Каталожный номер:2780.030.0014

Комплект:1

Примечание:

№ на схеме:13

Наименование:cap

Каталожный номер:2333.051.0001

Комплект:1

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:2900.111.0011

Комплект:1

Примечание:

№ на схеме:15

Наименование:lubricator

Каталожный номер:2900.250.0001

Комплект:2

Примечание:

№ на схеме:16

Наименование:ball joint

Каталожный номер:2426.150.0016

Комплект:2

Примечание:

№ на схеме:17

Наименование:lockwasher

Каталожный номер:211076475

Комплект:4

Примечание:

№ на схеме:18

Наименование:oil seal ring

Каталожный номер:2894.030.0006

Комплект:4

Примечание:
