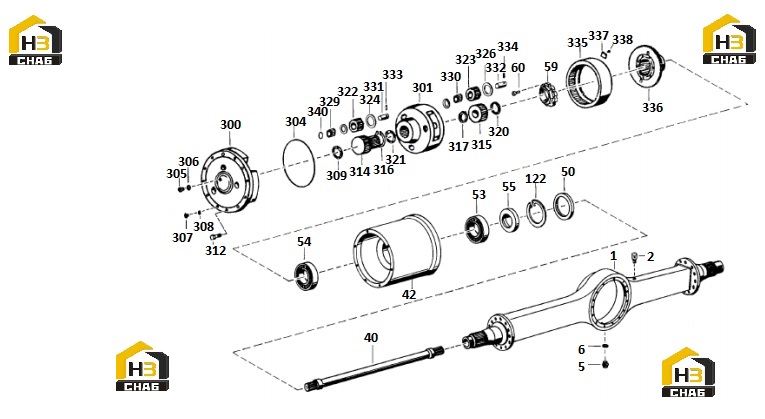

Ступица колеса с комплектующими 30.b010.099

← Мост передний 30.a010.080 Дифференциал моста 30.c010.060 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:housing

Каталожный номер:1K.101.1250AG

Комплект:1

Примечание:

№ на схеме:2

Наименование:breather pipe

Каталожный номер:1K.1002.01.00

Комплект:1

Примечание:

№ на схеме:5

Наименование:cap

Каталожный номер:2333.052.0001

Комплект:1

Примечание:

№ на схеме:6

Наименование:seal washer

Каталожный номер:2333.068.0004

Комплект:1

Примечание:

№ на схеме:40

Наименование:axle shaft

Каталожный номер:1K.91.3849.2

Комплект:2

Примечание:

№ на схеме:42

Наименование:hub

Каталожный номер:1K.101.421.0

Комплект:2

Примечание:

№ на схеме:50

Наименование:seal ring

Каталожный номер:2294.157.0001

Комплект:4

Примечание:

№ на схеме:53

Наименование:roller bearing

Каталожный номер:2C10.126047

Комплект:2

Примечание:

№ на схеме:54

Наименование:roller bearing

Каталожный номер:2C10.126047

Комплект:2

Примечание:

№ на схеме:55

Наименование:spacer ring

Каталожный номер:1K.101.132.4

Комплект:2

Примечание:

№ на схеме:59

Наименование:ring nut

Каталожный номер:1K.507270123

Комплект:2

Примечание:

№ на схеме:60

Наименование:screw

Каталожный номер:2900.015.0020

Комплект:2

Примечание:

№ на схеме:122

Наименование:lockwasher

Каталожный номер:2900.150.0001

Комплект:2

Примечание:

№ на схеме:300

Наименование:housing

Каталожный номер:1K.510250261

Комплект:2

Примечание:

№ на схеме:301

Наименование:support

Каталожный номер:1K.510257021

Комплект:2

Примечание:

№ на схеме:304

Наименование:o-ring

Каталожный номер:2OR450X3

Комплект:2

Примечание:

№ на схеме:305

Наименование:cap

Каталожный номер:2333.052.0001

Комплект:2

Примечание:

№ на схеме:306

Наименование:seal washer

Каталожный номер:2333.068.0004

Комплект:2

Примечание:

№ на схеме:307

Наименование:cap

Каталожный номер:2333.052.0003

Комплект:2

Примечание:

№ на схеме:308

Наименование:seal washer

Каталожный номер:2333.068.0005

Комплект:2

Примечание:

№ на схеме:309

Наименование:thrust ring

Каталожный номер:1K.509249094

Комплект:2

Примечание:

№ на схеме:312

Наименование:screw

Каталожный номер:2900.015.0005

Комплект:44

Примечание:

№ на схеме:314

Наименование:sun gear

Каталожный номер:1K.510251163

Комплект:2

Примечание:

№ на схеме:315

Наименование:sun gear

Каталожный номер:1K.510251173

Комплект:2

Примечание:

№ на схеме:316

Наименование:lockwasher

Каталожный номер:2900.141.0062

Комплект:2

Примечание:

№ на схеме:317

Наименование:lockwasher

Каталожный номер:2900.140.0021

Комплект:2

Примечание:

№ на схеме:320

Наименование:mutter

Каталожный номер:1K.510.249.04

Комплект:2

Примечание:

№ на схеме:321

Наименование:thrust ring

Каталожный номер:1K.509249094

Комплект:2

Примечание:

№ на схеме:322

Наименование:sun gear

Каталожный номер:1K.510253113

Комплект:10

Примечание:

№ на схеме:323

Наименование:sun gear

Каталожный номер:1K.510253103

Комплект:6

Примечание:

№ на схеме:324

Наименование:washer

Каталожный номер:1K.507.256.65

Комплект:20

Примечание:

№ на схеме:326

Наименование:thrust ring

Каталожный номер:1K.509256025

Комплект:12

Примечание:

№ на схеме:329

Наименование:needle roller cage

Каталожный номер:2426.055.0001

Комплект:40

Примечание:

№ на схеме:330

Наименование:needle roller cage

Каталожный номер:1K.10.2868.4

Комплект:6

Примечание:

№ на схеме:331

Наименование:gudgeon pin

Каталожный номер:1K.509254144

Комплект:10

Примечание:

№ на схеме:332

Наименование:gudgeon pin

Каталожный номер:1K.509254154

Комплект:6

Примечание:

№ на схеме:333

Наименование:taper pin

Каталожный номер:2900.160.0003

Комплект:10

Примечание:

№ на схеме:334

Наименование:taper pin

Каталожный номер:2900.160.0001

Комплект:6

Примечание:

№ на схеме:335

Наименование:ring gear

Каталожный номер:1K.510252082

Комплект:2

Примечание:

№ на схеме:336

Наименование:support

Каталожный номер:1K.510255153

Комплект:2

Примечание:

№ на схеме:337

Наименование:retainer

Каталожный номер:1K.509247024

Комплект:6

Примечание:

№ на схеме:338

Наименование:screw

Каталожный номер:2900.005.0049

Комплект:12

Примечание:

№ на схеме:340

Наименование:o-ring

Каталожный номер:2OR45X2

Комплект:10

Примечание:
