Система гидравлики рабочего тормоза 35.b050.160

← Система гидравлическая рабочего тормоза 35.b050.159 Система гидравлическая охлаждения рабочего тормоза 35.b052.027 →

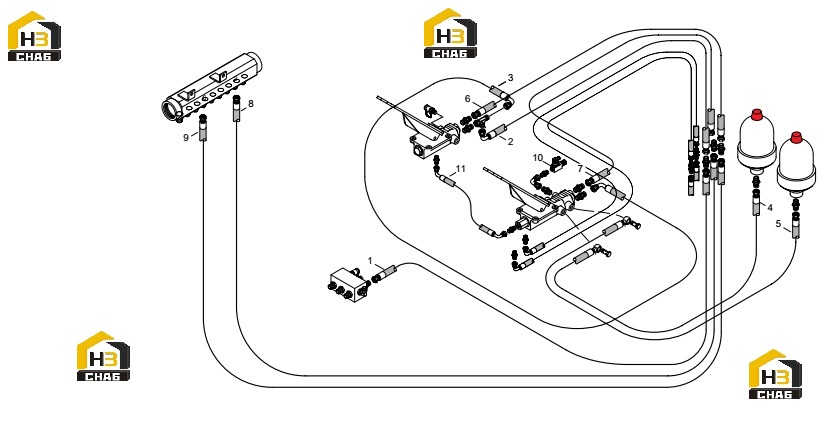

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:hose

Каталожный номер:2708.104.1234

Комплект:1

Примечание:

№ на схеме:2

Наименование:hose

Каталожный номер:2708.104.1236

Комплект:1

Примечание:

№ на схеме:3

Наименование:hose

Каталожный номер:2708.104.0504

Комплект:1

Примечание:

№ на схеме:4

Наименование:hose

Каталожный номер:2708.102.2396

Комплект:1

Примечание:

№ на схеме:5

Наименование:hose

Каталожный номер:2708.102.2396

Комплект:1

Примечание:

№ на схеме:6

Наименование:hose

Каталожный номер:2708.104.1237

Комплект:1

Примечание:

№ на схеме:7

Наименование:hose

Каталожный номер:2708.104.1237

Комплект:1

Примечание:

№ на схеме:8

Наименование:hose

Каталожный номер:2708.104.1252

Комплект:1

Примечание:

№ на схеме:9

Наименование:hose

Каталожный номер:2708.104.1252

Комплект:1

Примечание:

№ на схеме:10

Наименование:pressure switch

Каталожный номер:2870.734501

Комплект:1

Примечание:

№ на схеме:11

Наименование:hose

Каталожный номер:2708.102.1349

Комплект:1

Примечание:
