Радиатор водомасляный 70.d010.071

Радиатор водомасляный 70.d010.071

← Бак гидравлический с комплектующими 70.d010.058 Радиатор 70.d010.109 →

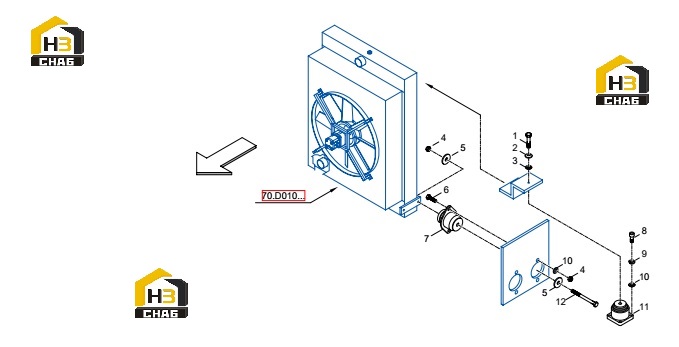

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:screw
Каталожный номер:2900.005.0150
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:spring washer
Каталожный номер:2900.125.0011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:2900.111.0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:self-locking nut
Каталожный номер:2900.080.0008
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:2900.111.0014
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:screw
Каталожный номер:2900.005.0101
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:vibration damper
Каталожный номер:24576957
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:screw
Каталожный номер:2900.015.0045
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:spring washer
Каталожный номер:2900.115.0006
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:2900.111.0002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:vibration damper
Каталожный номер:2299.010.0004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:screw
Каталожный номер:2900.005.0151
Комплект:4
Примечание:
