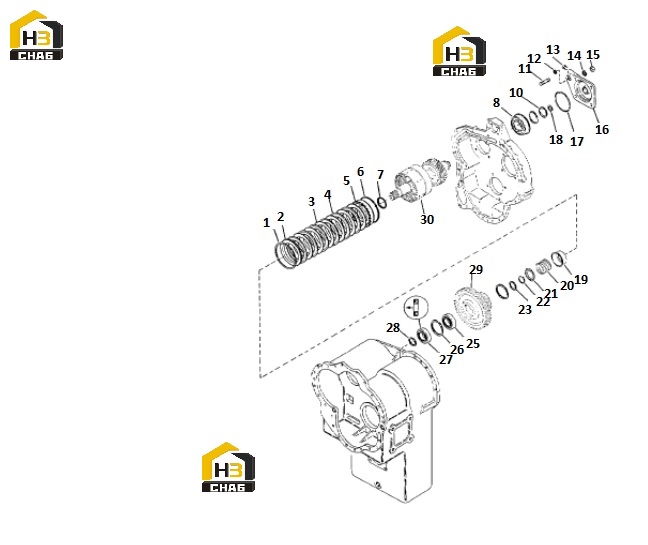

Муфта сцепления 3-ступенчатая 75.c030.011

← Муфта сцепления 2-ступенчатая и задний ход 75.c030.010 Муфта сцепления 4-ступенчатая 75.c030.012 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:lockwasher

Каталожный номер:2C.215190

Комплект:1

Примечание:

№ на схеме:2

Наименование:lockwasher

Каталожный номер:2C.236810

Комплект:1

Примечание:

№ на схеме:3

Наименование:clutch disc

Каталожный номер:2C.247274

Комплект:12

Примечание:

№ на схеме:4

Наименование:clutch disc

Каталожный номер:2C.236989

Комплект:12

Примечание:

№ на схеме:5

Наименование:piston

Каталожный номер:2C.245925

Комплект:1

Примечание:

№ на схеме:6

Наименование:seal ring

Каталожный номер:2C.224771

Комплект:1

Примечание:

№ на схеме:7

Наименование:gasket

Каталожный номер:2C.230857

Комплект:1

Примечание:

№ на схеме:8

Наименование:bearing

Каталожный номер:2C.230968

Комплект:1

Примечание:

№ на схеме:10

Наименование:lockwasher

Каталожный номер:2C.249936

Комплект:1

Примечание:

№ на схеме:11

Наименование:screw

Каталожный номер:2C.238903

Комплект:4

Примечание:

№ на схеме:12

Наименование:gasket

Каталожный номер:2C.60K30016

Комплект:1

Примечание:

№ на схеме:13

Наименование:cap

Каталожный номер:2C.47K3

Комплект:1

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:2C.4E9

Комплект:4

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:2C.64D9

Комплект:4

Примечание:

№ на схеме:16

Наименование:cover

Каталожный номер:2C.249842

Комплект:1

Примечание:

№ на схеме:17

Наименование:gasket

Каталожный номер:2C.60K40520

Комплект:1

Примечание:

№ на схеме:18

Наименование:lockwasher

Каталожный номер:2C.250215

Комплект:1

Примечание:

№ на схеме:19

Наименование:cover

Каталожный номер:2C.245655

Комплект:1

Примечание:

№ на схеме:20

Наименование:spring

Каталожный номер:2C.250259

Комплект:1

Примечание:

№ на схеме:21

Наименование:spring

Каталожный номер:2C.247297

Комплект:1

Примечание:

№ на схеме:22

Наименование:lockwasher

Каталожный номер:2C.232076

Комплект:1

Примечание:

№ на схеме:23

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:25

Наименование:bearing

Каталожный номер:2C.244093

Комплект:1

Примечание:

№ на схеме:26

Наименование:lockwasher

Каталожный номер:2C.223901

Комплект:1

Примечание:

№ на схеме:27

Наименование:bearing

Каталожный номер:2C.244242

Комплект:1

Примечание:

№ на схеме:28

Наименование:lockwasher

Каталожный номер:2C.230888

Комплект:1

Примечание:

№ на схеме:29

Наименование:gear

Каталожный номер:2C.249930

Комплект:1

Примечание:

№ на схеме:30

Наименование:clutch shaft

Каталожный номер:2C.249870

Комплект:1

Примечание:
