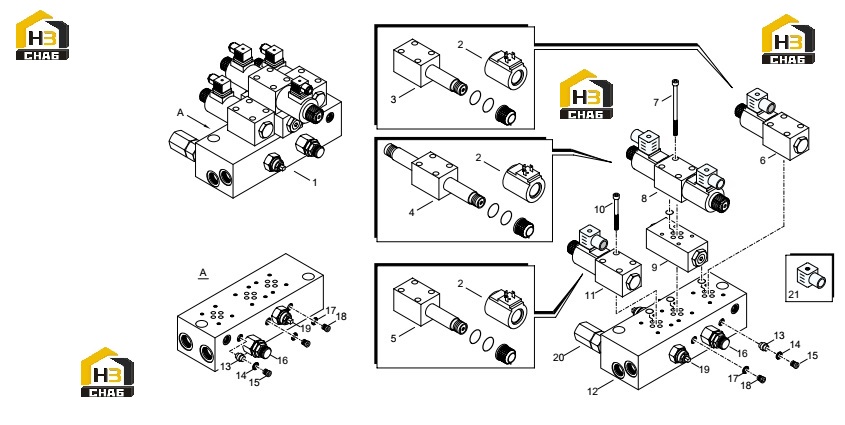

Блок электромагнитных клапанов 20.d200.108

← Блок электромагнитных клапанов 20.d200.071 Система гидравлическая электромагнитных клапанов подачи 20.e015.016 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:solenoid unit

Каталожный номер:2266.000.0033

Комплект:1

Примечание:

№ на схеме:2

Наименование:coil

Каталожный номер:2L.271-0418

Комплект:4

Примечание:

№ на схеме:3

Наименование:valve

Каталожный номер:2L.LC1DZA11C0

Комплект:1

Примечание:

№ на схеме:4

Наименование:valve

Каталожный номер:2L.LC1DZE20DC

Комплект:1

Примечание:

№ на схеме:5

Наименование:valve

Каталожный номер:2L.LC1DZN11C0

Комплект:1

Примечание:

№ на схеме:6

Наименование:solenoid valve

Каталожный номер:2L.LC1DZA11C

Комплект:1

Примечание:

№ на схеме:7

Наименование:screws kit

Каталожный номер:2L.LC1M5X70

Комплект:1

Примечание:

№ на схеме:8

Наименование:solenoid valve

Каталожный номер:601.010.0016

Комплект:1

Примечание:

№ на схеме:9

Наименование:valve

Каталожный номер:2L.LC1VRAB

Комплект:1

Примечание:

№ на схеме:10

Наименование:screws kit

Каталожный номер:2L.LC1M5X30

Комплект:2

Примечание:

№ на схеме:11

Наименование:solenoid valve

Каталожный номер:601.010.0015

Комплект:1

Примечание:

№ на схеме:12

Наименование:base plate

Каталожный номер:2L.48-2118

Комплект:1

Примечание:

№ на схеме:13

Наименование:cartridge

Каталожный номер:2L.36-00562

Комплект:1

Примечание:

№ на схеме:14

Наименование:seal washer

Каталожный номер:2333.068.0003

Комплект:5

Примечание:

№ на схеме:15

Наименование:cap

Каталожный номер:2333.051.0002

Комплект:2

Примечание:

№ на схеме:16

Наименование:cartridge

Каталожный номер:2L.VMD1070SN

Комплект:2

Примечание:

№ на схеме:17

Наименование:seal washer

Каталожный номер:2333.068.0008

Комплект:5

Примечание:

№ на схеме:18

Наименование:cap

Каталожный номер:2333.052.0010

Комплект:2

Примечание:

№ на схеме:19

Наименование:valve

Каталожный номер:601.010.0021

Комплект:2

Примечание:

№ на схеме:20

Наименование:relief valve

Каталожный номер:601.010.0026

Комплект:1

Примечание:

№ на схеме:21

Наименование:terminal board

Каталожный номер:2L.29-00051

Комплект:4

Примечание:
