Цилиндр замка

← Цилиндр демпфирующий Клапаны электромагнитного блока →

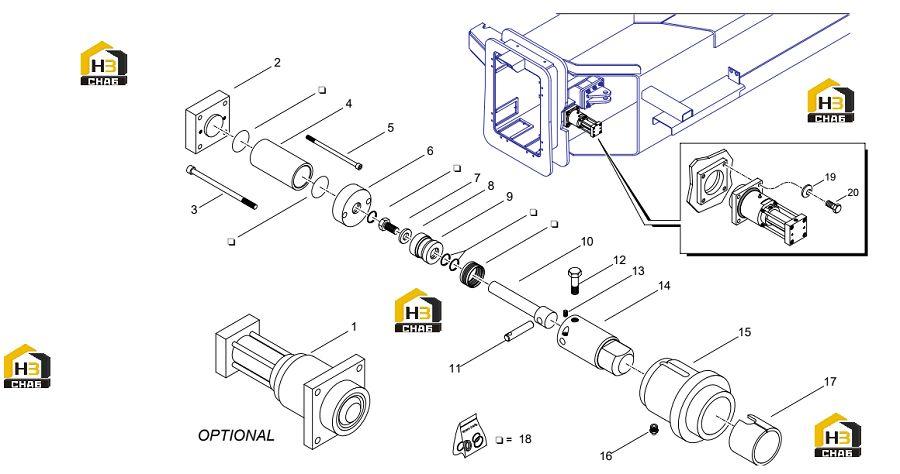

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:lock cylinder

Каталожный номер:G0784T

Комплект:2

Примечание:

№ на схеме:02

Наименование:head

Каталожный номер:2892.100.0001

Комплект:1

Примечание:

№ на схеме:03

Наименование:screw

Каталожный номер:2900.015.0027

Комплект:4

Примечание:

№ на схеме:04

Наименование:liner

Каталожный номер:2690.100.0001

Комплект:1

Примечание:

№ на схеме:05

Наименование:screw

Каталожный номер:2900.015.0028

Комплект:2

Примечание:

№ на схеме:06

Наименование:head

Каталожный номер:2892.100.0002

Комплект:1

Примечание:

№ на схеме:07

Наименование:screw

Каталожный номер:2900.005.0008

Комплект:1

Примечание:

№ на схеме:08

Наименование:washer

Каталожный номер:2900.111.0019

Комплект:1

Примечание:

№ на схеме:09

Наименование:seal piston

Каталожный номер:2895.100.0001

Комплект:1

Примечание:

№ на схеме:10

Наименование:rod

Каталожный номер:2780.100.0001

Комплект:1

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:G0792T

Комплект:1

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:2900.005.0077

Комплект:1

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:2900.035.0013

Комплект:1

Примечание:

№ на схеме:14

Наименование:extension

Каталожный номер:G0786T

Комплект:1

Примечание:

№ на схеме:15

Наименование:support

Каталожный номер:G0793T

Комплект:1

Примечание:

№ на схеме:16

Наименование:lubricator

Каталожный номер:2900.250.0001

Комплект:1

Примечание:

№ на схеме:17

Наименование:bushing

Каталожный номер:G0790T

Комплект:1

Примечание:

№ на схеме:18

Наименование:seal kit

Каталожный номер:2511.100.0001

Комплект:1

Примечание:

№ на схеме:19

Наименование:lock washer

Каталожный номер:2900.130.0005

Комплект:8

Примечание:

№ на схеме:20

Наименование:screw

Каталожный номер:2900.005.0084

Комплект:8

Примечание:
