Цилиндр удлинения (часть 1)

← Цилиндр перемещения Цилиндр поворотного замка →

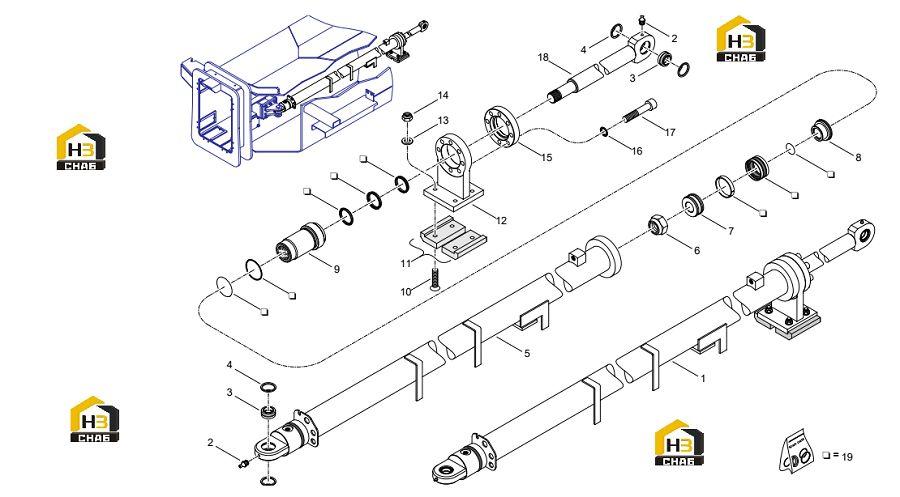

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:extension cylinder

Каталожный номер:N4965T

Комплект:2

Примечание:

№ на схеме:02

Наименование:lubricator

Каталожный номер:2333.202506

Комплект:2

Примечание:

№ на схеме:03

Наименование:ball joint

Каталожный номер:29860547

Комплект:2

Примечание:

№ на схеме:04

Наименование:lockwasher

Каталожный номер:2900.145.0030

Комплект:4

Примечание:

№ на схеме:05

Наименование:liner

Каталожный номер:2690.030.0011

Комплект:1

Примечание:

№ на схеме:06

Наименование:self-locking nut

Каталожный номер:2900.080.0005

Комплект:1

Примечание:

№ на схеме:07

Наименование:seal piston

Каталожный номер:2895.030.0006

Комплект:1

Примечание:

№ на схеме:08

Наименование:seal piston

Каталожный номер:2895.030.0007

Комплект:1

Примечание:

№ на схеме:09

Наименование:head

Каталожный номер:2892.030.0009

Комплект:1

Примечание:

№ на схеме:10

Наименование:screw

Каталожный номер:2900.025.0006

Комплект:4

Примечание:

№ на схеме:11

Наименование:shoe

Каталожный номер:270200424G687

Комплект:2

Примечание:

№ на схеме:12

Наименование:support

Каталожный номер:2685.160.0002

Комплект:1

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:2900.111.0022

Комплект:4

Примечание:

№ на схеме:14

Наименование:self-locking nut

Каталожный номер:2900.080.0021

Комплект:4

Примечание:

№ на схеме:15

Наименование:flange

Каталожный номер:2706.030.0008

Комплект:1

Примечание:

№ на схеме:16

Наименование:lock washer

Каталожный номер:2900.120.0004

Комплект:8

Примечание:

№ на схеме:17

Наименование:screw

Каталожный номер:2900.015.0071

Комплект:8

Примечание:

№ на схеме:18

Наименование:rod

Каталожный номер:2780.030.0009

Комплект:1

Примечание:

№ на схеме:19

Наименование:seal kit

Каталожный номер:2511.030.0009

Комплект:1

Примечание:
