Цилиндр рулевого управления

← Цилиндр удлинения (часть 2) Распределитель (часть 1) →

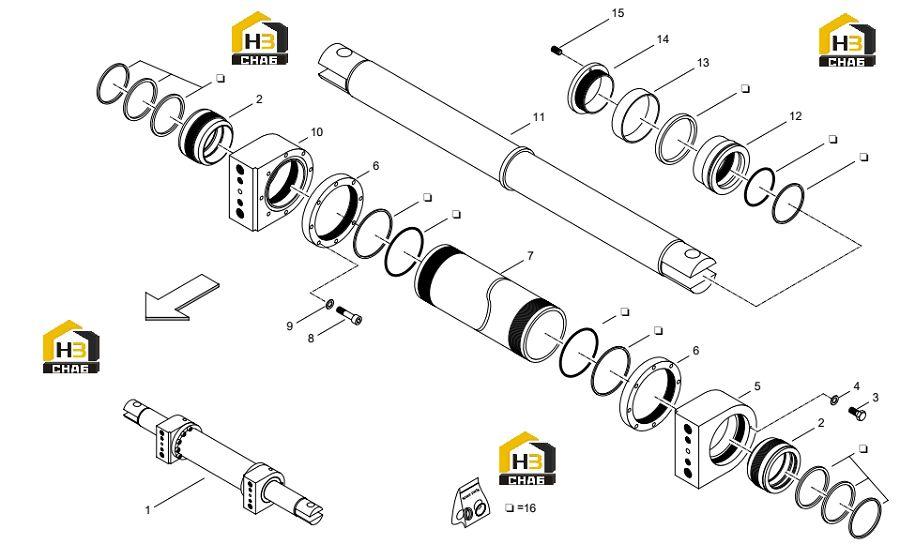

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:steering cylinder

Каталожный номер:M1546/A2784B

Комплект:1

Примечание:

№ на схеме:02

Наименование:ring nut

Каталожный номер:2706.040.0007

Комплект:2

Примечание:

№ на схеме:03

Наименование:screw

Каталожный номер:2900.005.0031

Комплект:2

Примечание:

№ на схеме:04

Наименование:flat washer

Каталожный номер:2900.111.0017

Комплект:2

Примечание:

№ на схеме:05

Наименование:head

Каталожный номер:2892.040.0007

Комплект:1

Примечание:

№ на схеме:06

Наименование:head

Каталожный номер:2892.040.0003

Комплект:2

Примечание:

№ на схеме:07

Наименование:liner

Каталожный номер:2690.040.0003

Комплект:1

Примечание:

№ на схеме:08

Наименование:screw

Каталожный номер:2900.015.0003

Комплект:16

Примечание:

№ на схеме:09

Наименование:lock washer

Каталожный номер:2900.120.0003

Комплект:16

Примечание:

№ на схеме:10

Наименование:head

Каталожный номер:2892.040.0008

Комплект:1

Примечание:

№ на схеме:11

Наименование:rod

Каталожный номер:2780.040.0004

Комплект:1

Примечание:

№ на схеме:12

Наименование:piston

Каталожный номер:2895.040.0005

Комплект:1

Примечание:

№ на схеме:13

Наименование:bushing

Каталожный номер:2691.010.0016

Комплект:1

Примечание:

№ на схеме:14

Наименование:piston

Каталожный номер:2895.040.0006

Комплект:1

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:2900.035.0001

Комплект:1

Примечание:

№ на схеме:16

Наименование:seal kit

Каталожный номер:2511.040.0003

Комплект:1

Примечание:
