Цилиндр подъема

← Части гидравлики на раме Цилиндр удлинения (часть 2) →

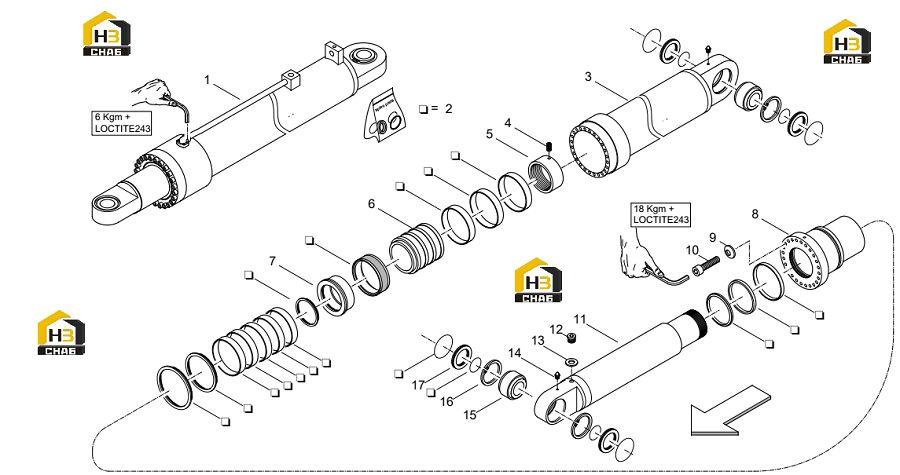

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:lifting cylinder

Каталожный номер:P4875T

Комплект:1

Примечание:

№ на схеме:02

Наименование:seal kit

Каталожный номер:2511.010.0198

Комплект:1

Примечание:

№ на схеме:03

Наименование:liner

Каталожный номер:2690.010.0138

Комплект:1

Примечание:

№ на схеме:04

Наименование:screw

Каталожный номер:2900.035.0003

Комплект:1

Примечание:

№ на схеме:05

Наименование:ring nut

Каталожный номер:2691.010.0076

Комплект:1

Примечание:

№ на схеме:06

Наименование:rear piston

Каталожный номер:2895.010.0119

Комплект:1

Примечание:

№ на схеме:07

Наименование:front piston

Каталожный номер:2895.030.0003

Комплект:1

Примечание:

№ на схеме:08

Наименование:head

Каталожный номер:2892.010.0103

Комплект:1

Примечание:

№ на схеме:09

Наименование:lock washer

Каталожный номер:2900.120.0001

Комплект:24

Примечание:

№ на схеме:10

Наименование:screw

Каталожный номер:2900.015.0137

Комплект:24

Примечание:

№ на схеме:11

Наименование:rod

Каталожный номер:2780.010.0139

Комплект:1

Примечание:

№ на схеме:12

Наименование:cap

Каталожный номер:2333.051.0001

Комплект:1

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:2900.111.0011

Комплект:1

Примечание:

№ на схеме:14

Наименование:lubricator

Каталожный номер:2900.250.0001

Комплект:2

Примечание:

№ на схеме:15

Наименование:ball joint

Каталожный номер:2426.150.0015

Комплект:2

Примечание:

№ на схеме:16

Наименование:lockwasher

Каталожный номер:211077475

Комплект:4

Примечание:

№ на схеме:17

Наименование:spacer

Каталожный номер:2894.010.0001

Комплект:4

Примечание:
