Тормоз ручной в сборе

Тормоз ручной в сборе

← Дифференциал в разборе Комплектующие ручного тормоза →

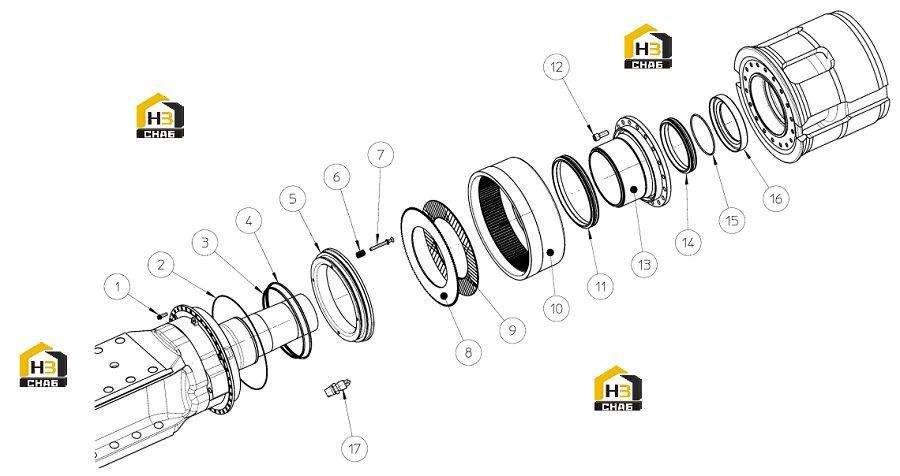

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:screw
Каталожный номер:1O.VD5.170296
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:gasket
Каталожный номер:1O.G12.126052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:gasket
Каталожный номер:1O.GB2.452048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:o-ring
Каталожный номер:1O.G13.300088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:gasket
Каталожный номер:1O.GB2.452049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:o-ring
Каталожный номер:1O.G13.300089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:piston
Каталожный номер:1O.AA3.290166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:spring
Каталожный номер:1O.M02.290007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:washer
Каталожный номер:1O.R06.161057
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:screw
Каталожный номер:1O.V29.290011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:disc
Каталожный номер:1O.AC4.286058
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:brake disc
Каталожный номер:1O.AC4.286057
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:casing
Каталожный номер:1O.GB8.286060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:seal ring
Каталожный номер:1O.P12.452015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:screw
Каталожный номер:1O.V28.228036
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:flange
Каталожный номер:1O.GC3.286061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:seal ring
Каталожный номер:1O.P12.452014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:o-ring
Каталожный номер:1O.G13.126037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:oil seal ring
Каталожный номер:1O.AC1.290008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:breather pipe
Каталожный номер:1O.S04.452032
Комплект:1
Примечание:
