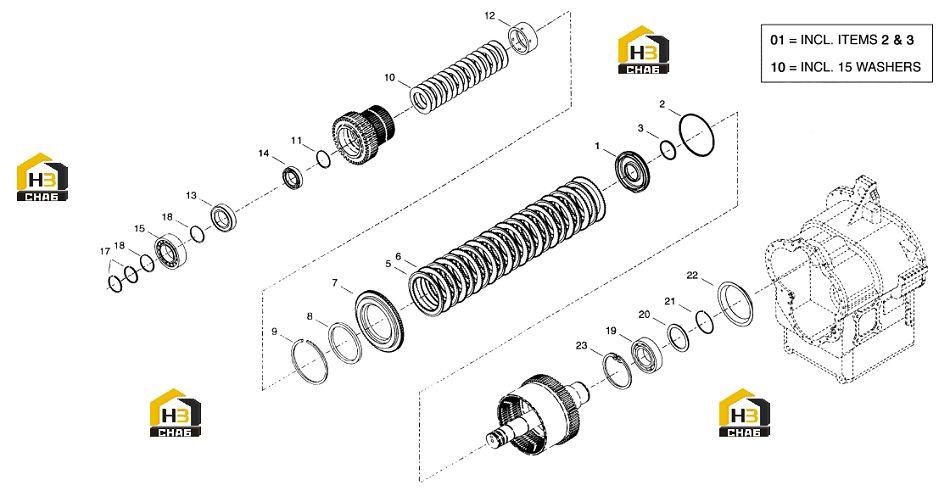

Муфта сцепления переднего хода

← Передачи 3 и 4 Муфта 3-ступенчатая сцепления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:piston

Каталожный номер:2C.4207415

Комплект:1

Примечание:

№ на схеме:02

Наименование:gasket

Каталожный номер:2C.4207417

Комплект:1

Примечание:

№ на схеме:03

Наименование:seal ring

Каталожный номер:2C.248768

Комплект:1

Примечание:

№ на схеме:05

Наименование:clutch disc

Каталожный номер:2C.4210570

Комплект:8

Примечание:

№ на схеме:06

Наименование:clutch disc

Каталожный номер:2C.4207419

Комплект:8

Примечание:

№ на схеме:07

Наименование:disc

Каталожный номер:2C.4211393

Комплект:1

Примечание:

№ на схеме:08

Наименование:gasket

Каталожный номер:2C.4207421

Комплект:1

Примечание:

№ на схеме:09

Наименование:lockwasher

Каталожный номер:2C.7JM195

Комплект:1

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:2C.4207422

Комплект:1

Примечание:

№ на схеме:11

Наименование:seal ring

Каталожный номер:2C.4209528

Комплект:1

Примечание:

№ на схеме:12

Наименование:spacer

Каталожный номер:2C.4210577

Комплект:1

Примечание:

№ на схеме:13

Наименование:bearing

Каталожный номер:2C.4207425

Комплект:1

Примечание:

№ на схеме:14

Наименование:bearing

Каталожный номер:2C.225874

Комплект:1

Примечание:

№ на схеме:15

Наименование:bearing

Каталожный номер:2C.4207426

Комплект:1

Примечание:

№ на схеме:17

Наименование:gasket

Каталожный номер:2C.4207427

Комплект:2

Примечание:

№ на схеме:18

Наименование:seal ring

Каталожный номер:2C.4209528

Комплект:2

Примечание:

№ на схеме:19

Наименование:bearing

Каталожный номер:2C.225781

Комплект:1

Примечание:

№ на схеме:20

Наименование:spacer

Каталожный номер:2C.4207388

Комплект:1

Примечание:

№ на схеме:21

Наименование:lockwasher

Каталожный номер:2C.5JM70

Комплект:1

Примечание:

№ на схеме:22

Наименование:seal ring

Каталожный номер:2C.4207429

Комплект:1

Примечание:

№ на схеме:23

Наименование:lockwasher

Каталожный номер:2C.7JM150

Комплект:1

Примечание:
