Корпус клапана

← Клапан Вал карданный →

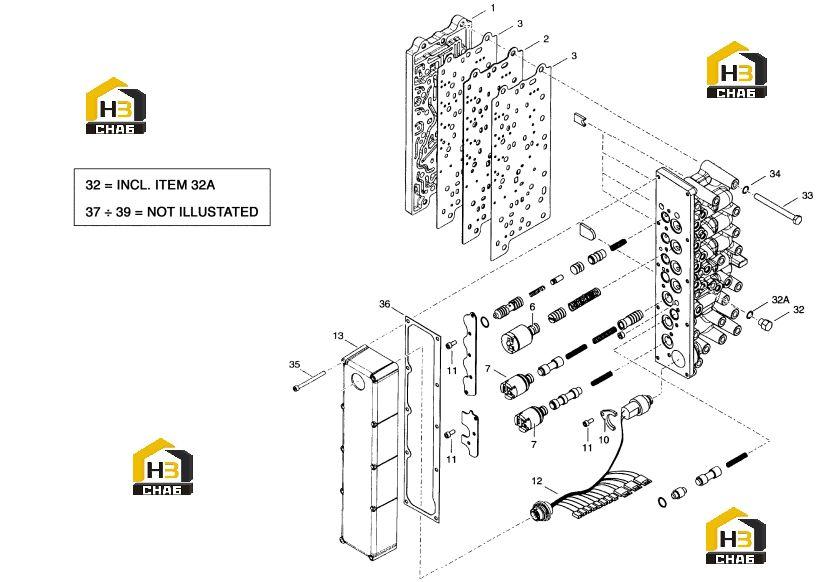

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:cover

Каталожный номер:2C.4207513

Комплект:1

Примечание:

№ на схеме:02

Наименование:adapter

Каталожный номер:2C.4207515

Комплект:1

Примечание:

№ на схеме:03

Наименование:gasket

Каталожный номер:2C.4207512

Комплект:2

Примечание:

№ на схеме:06

Наименование:solenoid valve

Каталожный номер:2C.4207160

Комплект:4

Примечание:

№ на схеме:07

Наименование:solenoid valve

Каталожный номер:2C.4205795

Комплект:3

Примечание:

№ на схеме:10

Наименование:clamp

Каталожный номер:2C.4207501

Комплект:1

Примечание:

№ на схеме:11

Наименование:screw

Каталожный номер:2C.1GM512

Комплект:9

Примечание:

№ на схеме:12

Наименование:wiring harness

Каталожный номер:2C.4210129

Комплект:1

Примечание:

№ на схеме:13

Наименование:cover

Каталожный номер:2C.4209707

Комплект:1

Примечание:

№ на схеме:32A

Наименование:gasket

Каталожный номер:2C.76K11

Комплект:12

Примечание:

№ на схеме:32

Наименование:cap

Каталожный номер:2C.4203846

Комплект:12

Примечание:

№ на схеме:33

Наименование:screw

Каталожный номер:2C.1CM890

Комплект:4

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:2C.6EM80

Комплект:4

Примечание:

№ на схеме:35B

Наименование:washer

Каталожный номер:2C.1EM50

Комплект:10

Примечание:

№ на схеме:35A

Наименование:washer

Каталожный номер:2C.8EM50

Комплект:10

Примечание:

№ на схеме:35

Наименование:screw

Каталожный номер:2C.1GM560

Комплект:10

Примечание:

№ на схеме:36

Наименование:gasket

Каталожный номер:2C.4207516

Комплект:1

Примечание:

№ на схеме:37

Наименование:clamp

Каталожный номер:2C.4202198

Комплект:5

Примечание:

№ на схеме:38

Наименование:pin

Каталожный номер:2C.4210981

Комплект:4

Примечание:

№ на схеме:39

Наименование:gasket

Каталожный номер:2C.76K016

Комплект:4

Примечание:
