Комплектующие ступицы колеса (часть 2)

← Комплектующие ступицы колеса (часть 1) Дифференциал в разборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

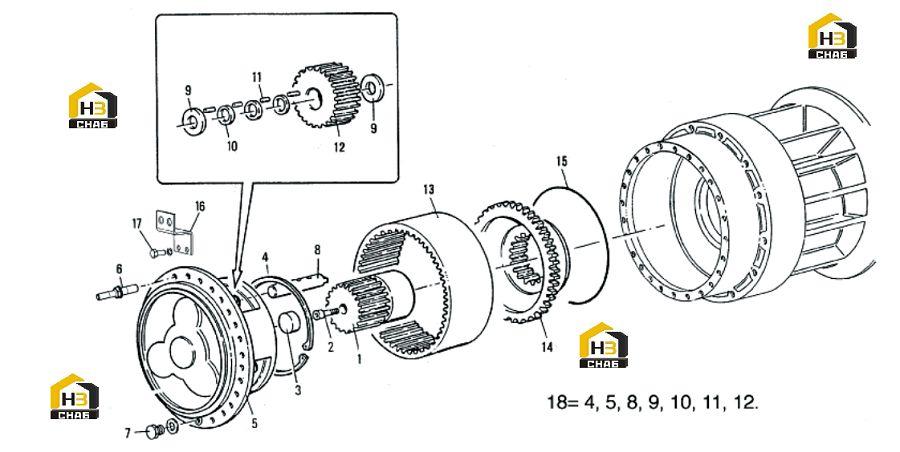

№ на схеме:01

Наименование:sun gear

Каталожный номер:1O.AA1.296058

Комплект:1

Примечание:

№ на схеме:02

Наименование:screw

Каталожный номер:1O.V27.286023

Комплект:1

Примечание:

№ на схеме:03

Наименование:pad

Каталожный номер:1O.NN1.286030

Комплект:1

Примечание:

№ на схеме:04

Наименование:lockwasher

Каталожный номер:1O.S02.215017

Комплект:1

Примечание:

№ на схеме:05

Наименование:planet carrier

Каталожный номер:1O.GA8.290002

Комплект:1

Примечание:

№ на схеме:06

Наименование:hollow stud

Каталожный номер:1O.VD5.290047

Комплект:22

Примечание:

№ на схеме:07

Наименование:washer

Каталожный номер:1O.R01.200016

Комплект:2

Примечание:

№ на схеме:07

Наименование:cap

Каталожный номер:1O.T04.186033

Комплект:2

Примечание:

№ на схеме:08

Наименование:pin

Каталожный номер:1O.AA4.286012

Комплект:3

Примечание:

№ на схеме:09

Наименование:adjustment shim

Каталожный номер:1O.AA7.126125

Комплект:6

Примечание:

№ на схеме:10

Наименование:spacer

Каталожный номер:1O.AA7.126127

Комплект:9

Примечание:

№ на схеме:11

Наименование:needle roller

Каталожный номер:1O.C20.125038

Комплект:300

Примечание:

№ на схеме:12

Наименование:planet gear

Каталожный номер:1O.AA0.286011

Комплект:3

Примечание:

№ на схеме:13

Наименование:ring gear

Каталожный номер:1O.AA2.290003

Комплект:1

Примечание:

№ на схеме:14

Наименование:ring gear carrier

Каталожный номер:1O.AB8.290006

Комплект:1

Примечание:

№ на схеме:15

Наименование:mutter

Каталожный номер:1O.AC0.126053

Комплект:1

Примечание:

№ на схеме:16

Наименование:support

Каталожный номер:1O.AB4.286031

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:1O.R03.125073

Комплект:2

Примечание:

№ на схеме:17

Наименование:screw

Каталожный номер:1O.V20.126055

Комплект:2

Примечание:

№ на схеме:18

Наименование:repair kit

Каталожный номер:1O.SSE.290100

Комплект:1

Примечание:
